화장대에 지그비 이너 릴레이 설치하고 스마트싱스와 연동하기 feat. Lonsonho Tuya ZigBee Switch 1-GANG

글을 읽으시기전 주의사항

화장대에 지그비 이너 릴레이 설치를 했습니다. 제품은 알리익스프레스에서 구입한 Lonsonho Tuya ZigBee Switch 1-GANG입니다. 이 제품의 특징은 릴레이 작동시 소리가 없다는 점입니다. 게다가 가격도 $16~18정도로 저렴한 편이고요. 기본 ZigBee DTH로도 훌륭하게 작동합니다.게다가 물리스위치 ON/OFF시 상태 반영도 좋습니다.

이렇게 모든것을 다 갖춘 제품이지만 치명적 단점이 존재하다는것을 알게 되었습니다. 그것은 바로 내구성이 약하다는것입니다. 특히 아파트에 설치된 일괄스위치를 껐다 켰다 반복하면 릴레이가 맛이 가버립니다. 제 생각엔 돌입전류로 인한 파손으로 생각됩니다. 이 스위치의 최대 전력은 100와트인데 일괄스위치를 작동하는 순간 최대 전력을 오바하는것으로 추정됩니다. 다른 스위치(이젝스 스위치)는 아무 문제가 없는데 이너스위치만 망가지는거 보면 내구성이 별로 좋지 않은것 같습니다. 일괄스위치가 없는 집에서는 망가질 일이 없습니다. 꼭 이 상황을 충분히 인지후 구입하여 설치하시기를 권해드립니다.

화장대에 이너 릴레이 설치하기

그럼 화장대에 지그비 이너 릴레이 스위치를 설치해보겠습니다.

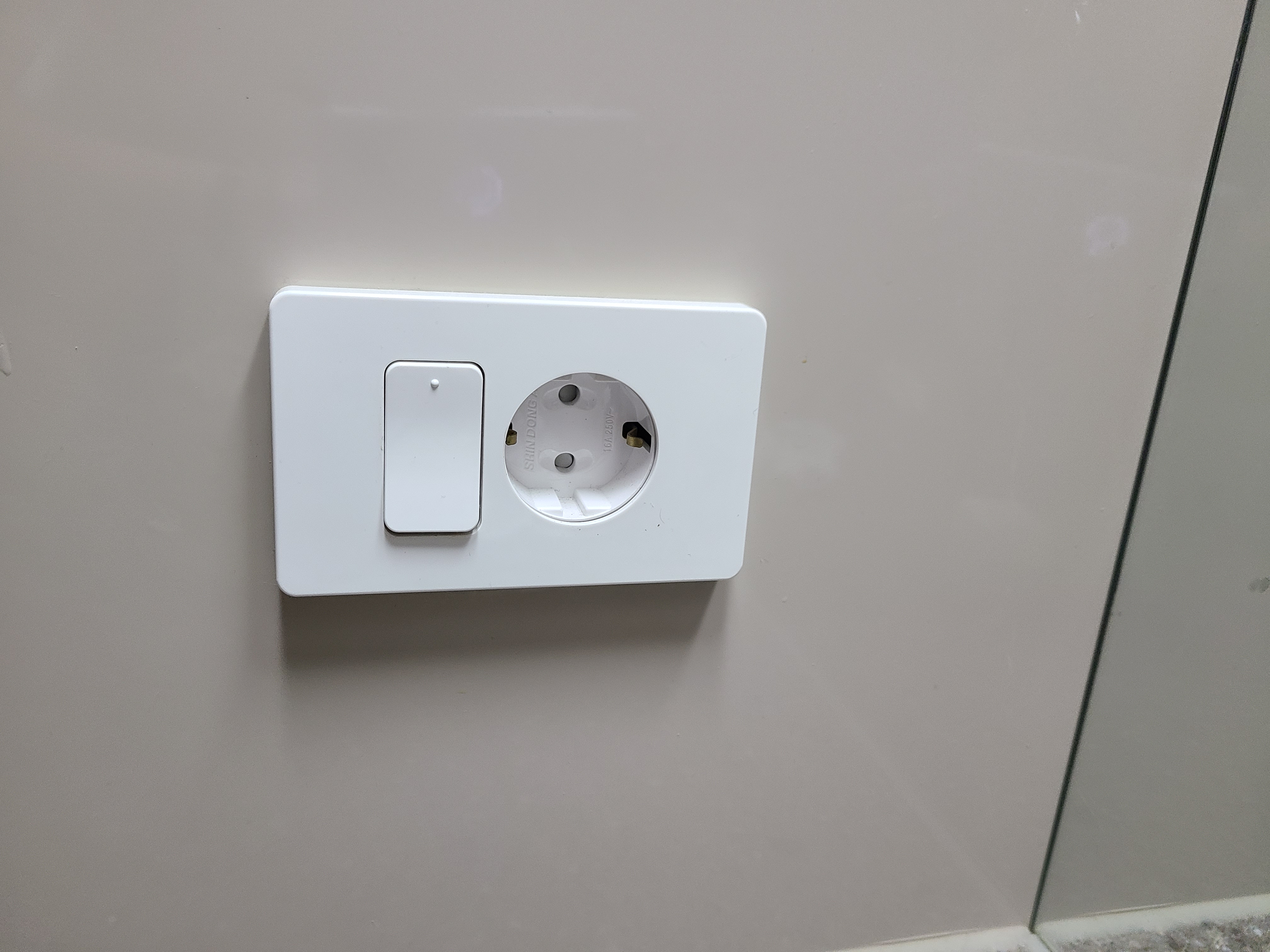

오늘의 타켓! 화장대 전등 스위치! 조금 특이하게 전등스위치와 콘센트가 합쳐져 있습니다. 그래서 설치가 어렵습니다. 보통 이런 형태의 iot는 나오지 않으니까요.

화장대의 전등스위치는 특이하게 콘센트도 제공하고 있다.

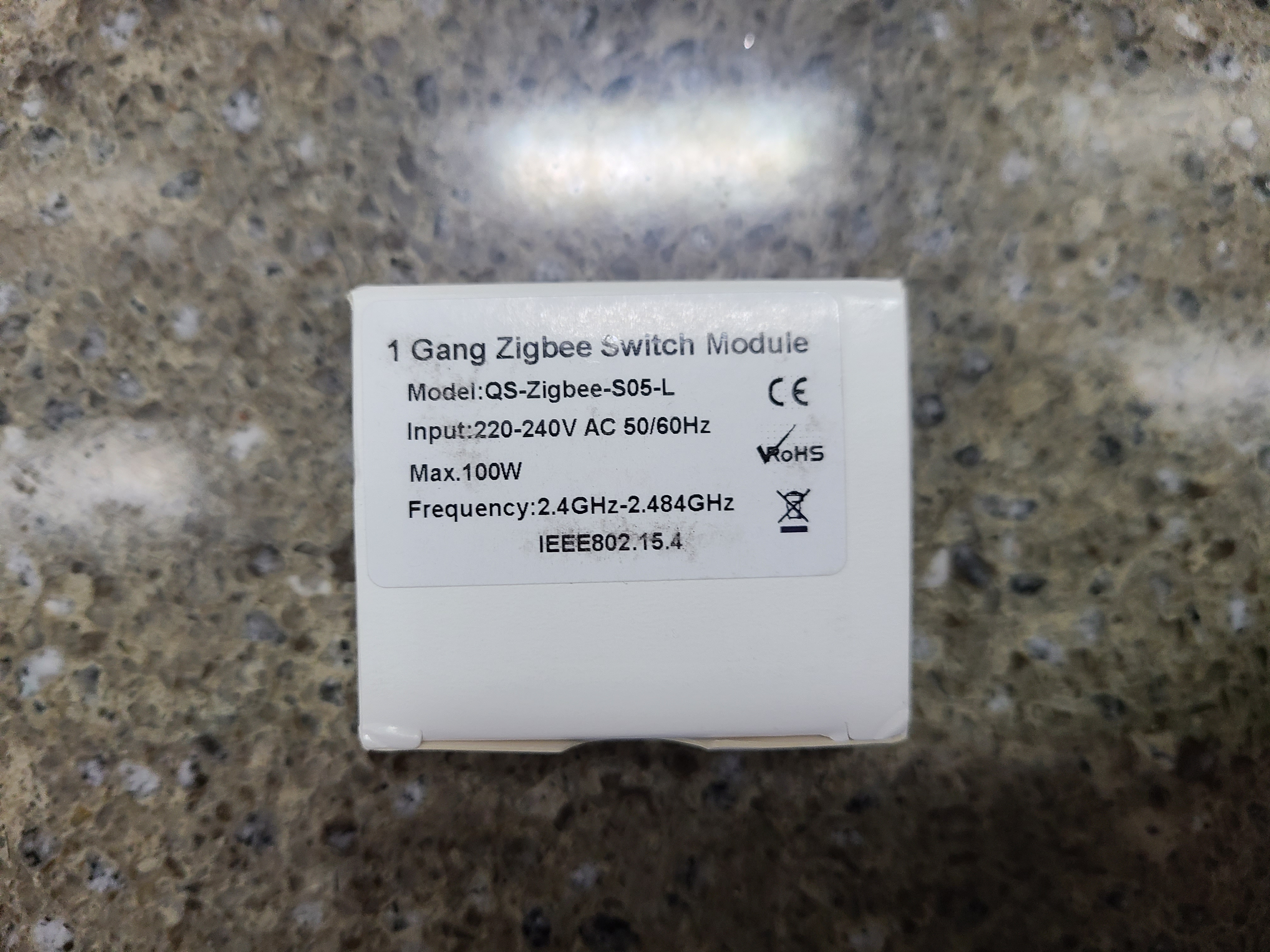

오늘의 주인공! 이너 스위치입니다. 알리에서 주문해서 받아보면 완전 작은박스가 하나 옵니다.

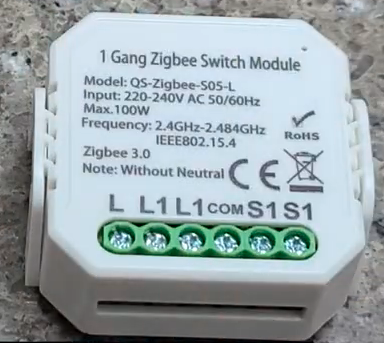

그리고 뜯어보면 박스크기와 거의 동일한 릴레이가 있습니다. 100W까지 버틴하고 하니 믿어봅니다.

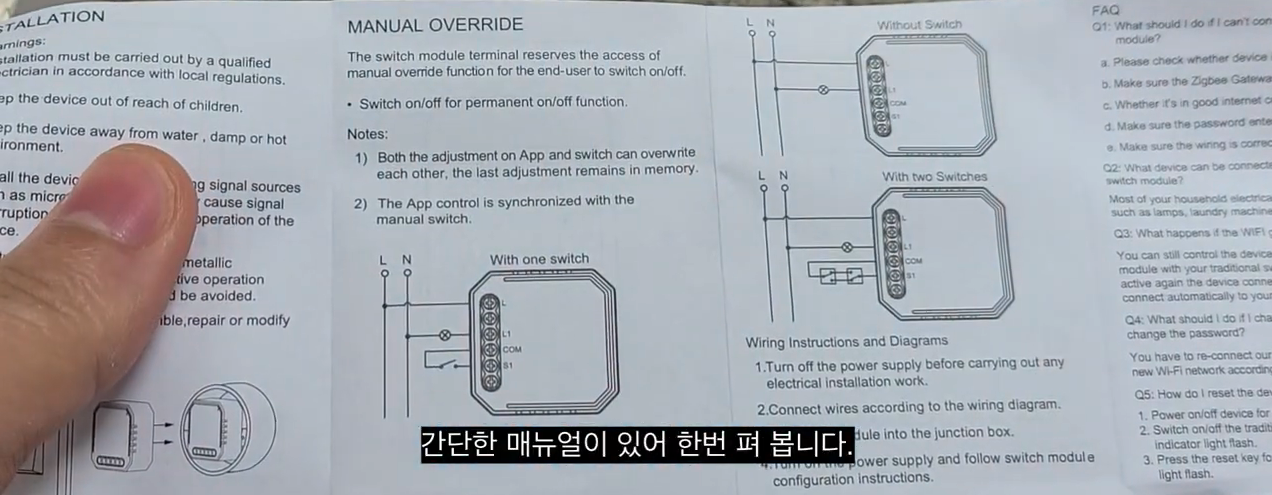

박스안에 간단 매뉴얼이 있어서 어떻게 연결해야되는지 확인합니다.

L은 L에 N은 L1에 연결하고 기존 스위치는 COM, S1에 연결합니다. 이 제품은 실제 물리 스위치 상태 반영도 잘 되어서 더욱 좋습니다.

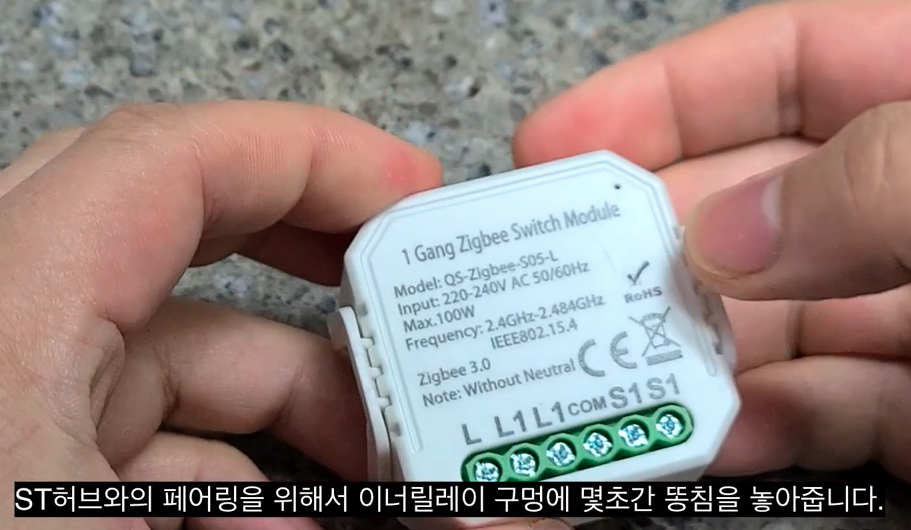

연결을 다 마친후 스마트싱스 앱에 등록을 해줍니다. 페어링을 하려면 릴레이 상단에 구멍이 있는데 핀셋으로 이곳을 찔러 눌러 줍니다.

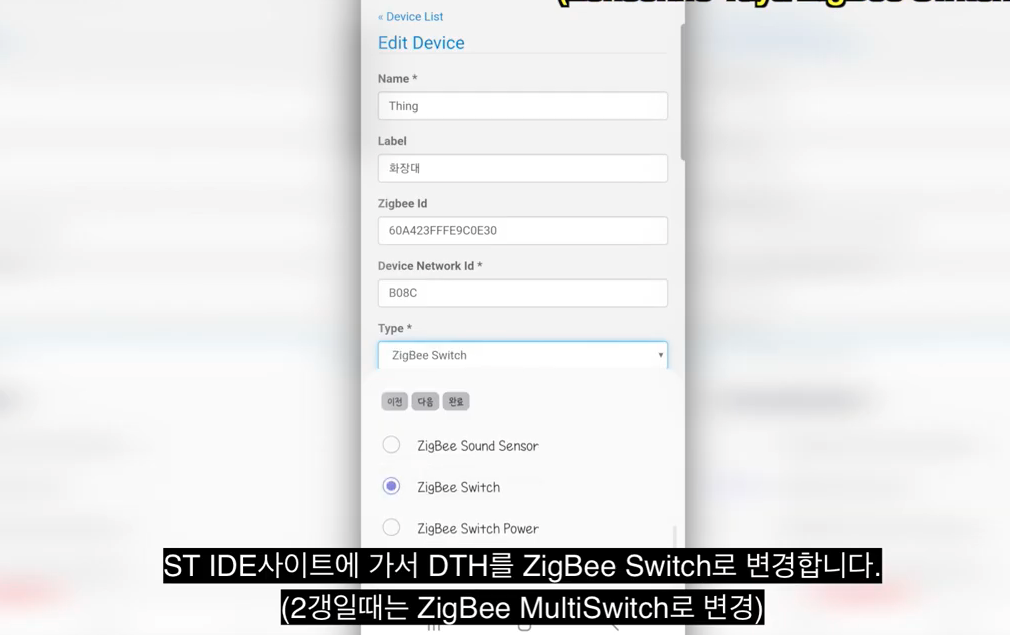

그리고 ST APP을 기동 시켜 [+] [주변검색] 을 누르면 알아서 장치가 추가됩니다. 하지만 DTH는 이상한게 등록되는데 ST IDE사이트에 가서 DTH를 Zigbee Switch로 변경해줍니다. 2갱일때는 Zigbee Multiswitch로 선택하면 됩니다.



설치는 이것만 하면 끝입니다.! 간단하면 간단하다고 할 수 있는데 자만은 금물!! 전기 작업은 항상 조심해야합니다. 위에는 글로만 설명이 되어 있는데 실제 설치하는 영상은 아래있으니 참고 해주세요.
