나비엔 전열교환기와 코콤 월패드 연결하기

안녕하세요. 쿠루가이입니다.
오늘은 나비엔 전열교환기와 코콤 월패드를 연결하여 연동시키는 방법에대해서 알아보려고 합니다.

https://youtu.be/imLZtqdXdxI



전열 교환기란?

2018년 아파트 입주 시, 전열교환기의 존재를 알게 되었습니다.

전열교환기에 대해 간단히 설명을 드리자면 실내 공기와 실외 공기의 열 교환을 통해 실내 공기 순환을 시켜주는 장비입니다. 즉 환기를 시켜주는 겁니다.

창문 열어서 환기를 시키면 되는데 굳이 장비까지 사용해야되는지 의문이실텐데요. 창문으로 환기 시 몇 가지 단점이 있습니다.

하나는 열손실이 발생한다는겁니다. 예를 들어 겨울에 난방을 하고 있는데 창문을 열어서 환기를 하면 차가운 바람이 실내로 들어와서 춥게 만듭니다. 결국 환기를 자주하면 할수록 난방비도 같이 증가하게되는 결과를 낳습니다. 엄청난 에너지 낭비가 되는거죠. 전열교환기는 환기를 시킬때 내보내는 실내 따뜻한 공기로 들어오는 공기를 데워서 열손실을 최소화 하는 역할을 수행합니다.

다른 하나는 창문으로 환기를 하면 더러운 먼지가 실내로 직접적으로 유입이 됩니다. 날씨가 깨끗하다면 상관 없겠지만 중국으로부터 엄청 더러운 황사, 미세먼지가 넘치는 상황에서 이산화탄소를 배출하기 위해 환기를 하면? 실내는 먼지투성이가 되겠지요. 즉 환기를 해서 산소는 얻었는데 필요없는 미세먼지도 덤으로 얻게되는 꼴입니다. 전열교환기는 미세먼지 필터가 장착되어 있어서 환기 시 더러운 먼지를 실내로 유입되는것을 1차적으로 막아주는 역할을 수행합니다.

작업 동기

전등, 가스, 엘리베이터는 브릿지허브를 통해서 코콤 월패드와 연결을 완료한 상태인데 이상하게도 전열교환기 메뉴가 없는겁니다. 월패드 자체에도 메뉴가 없고요. 우리 코콤 월패드랑 연동인 안되는가부다 하고 그렇게 지내왔는데 아파트 커뮤니티에 연동을 성공했다는 글을 보고 저도 도전해보았습니다. 결론부터 말씀드리자면 성공했어요.

작업 순서

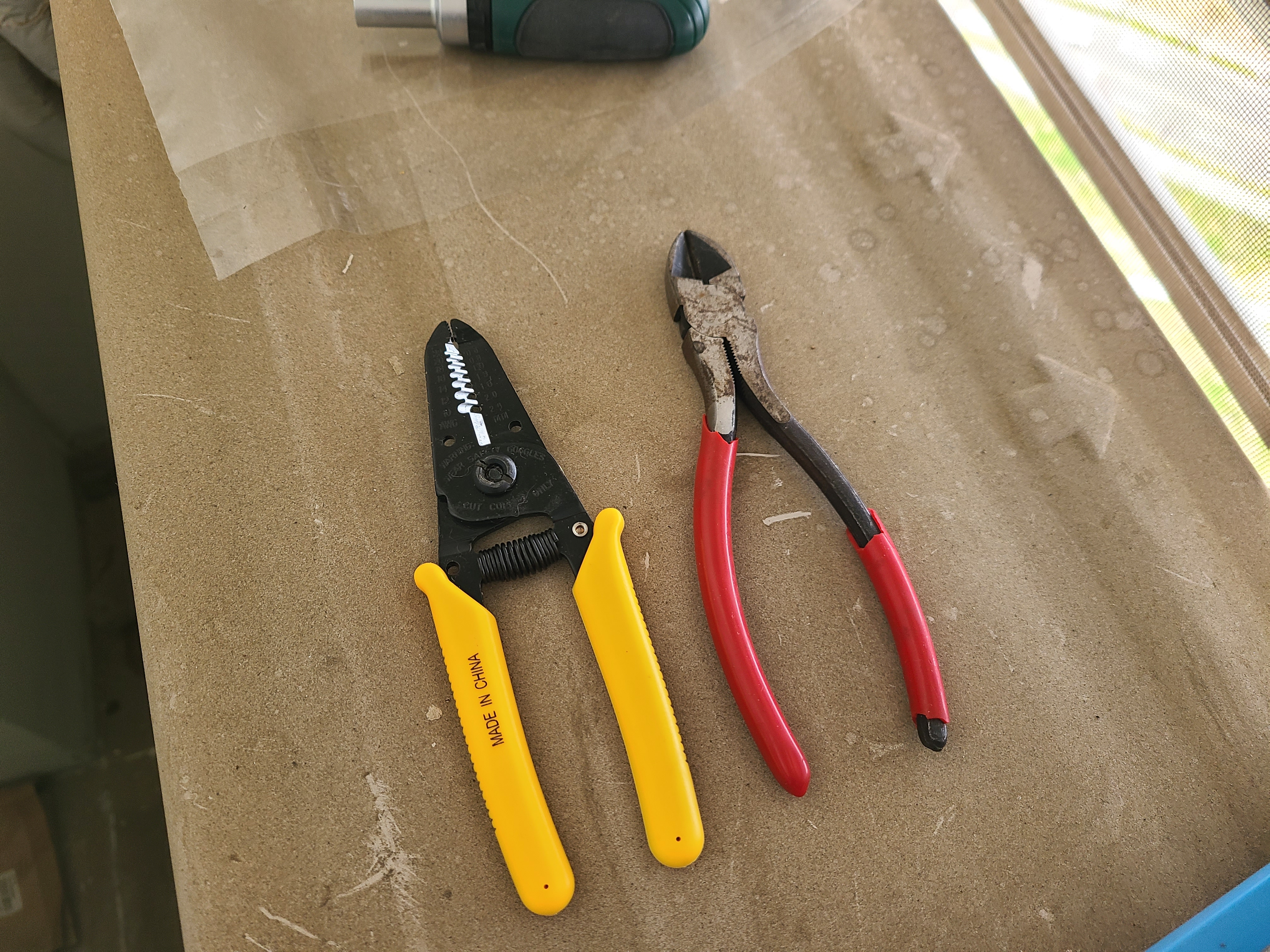

1. 준비물은 십자드라이버, 니퍼, 전기테이프, 피복 벗기는거, UDP 30cm정도입니다.

기본적인 공구는 집에 있으면 좋다

2. 실외기실에 가보면 천장에 나비엔 잔열교환기가 있습니다. 컨트롤러 부분에 나사를 떼어보면 보드가 나오는데 여기서 rs485 부분이 있는지 확인합니다.

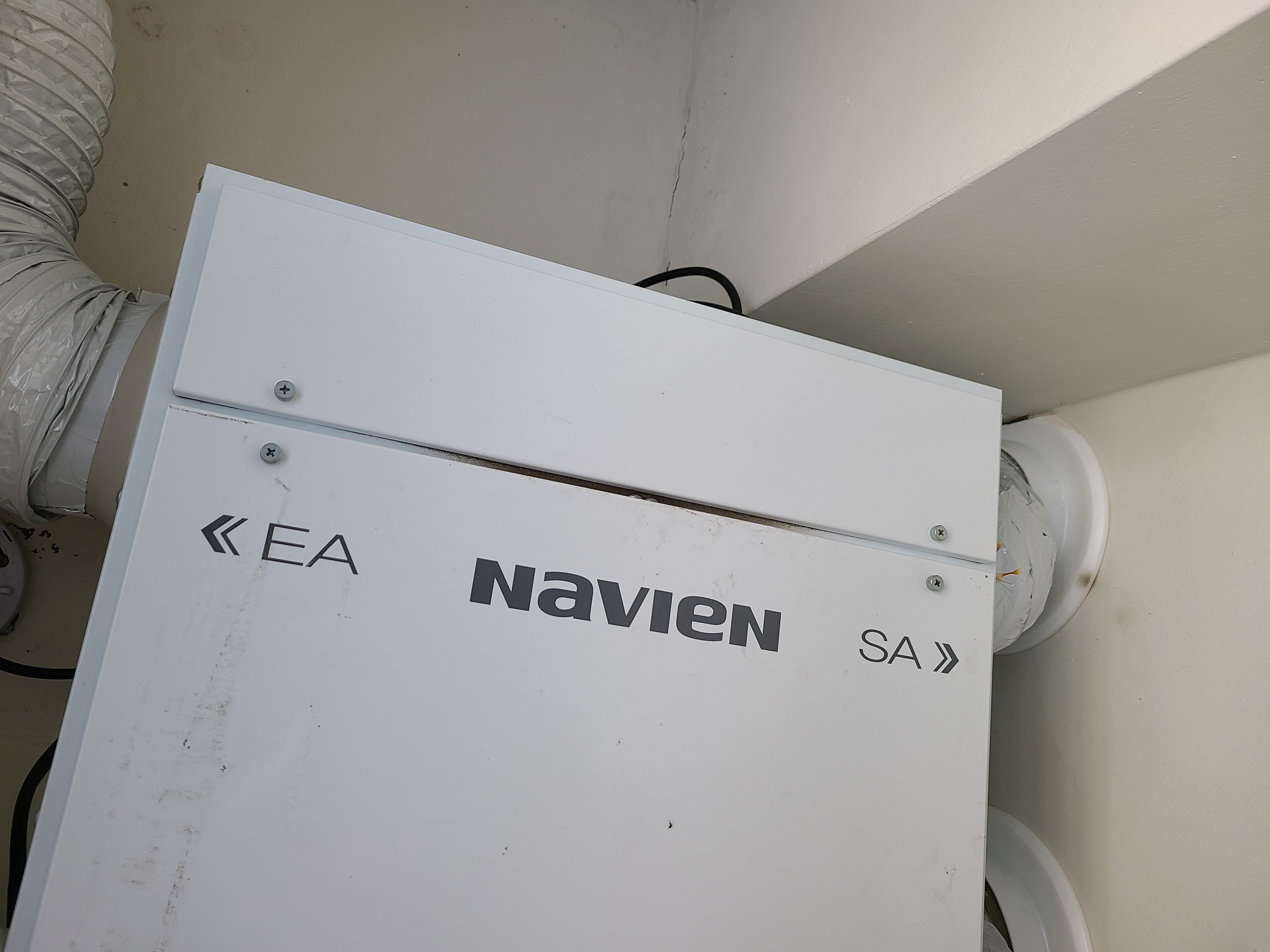

상단 작은 박스는 컨트롤러, 하단 박스에는 필터가 있다

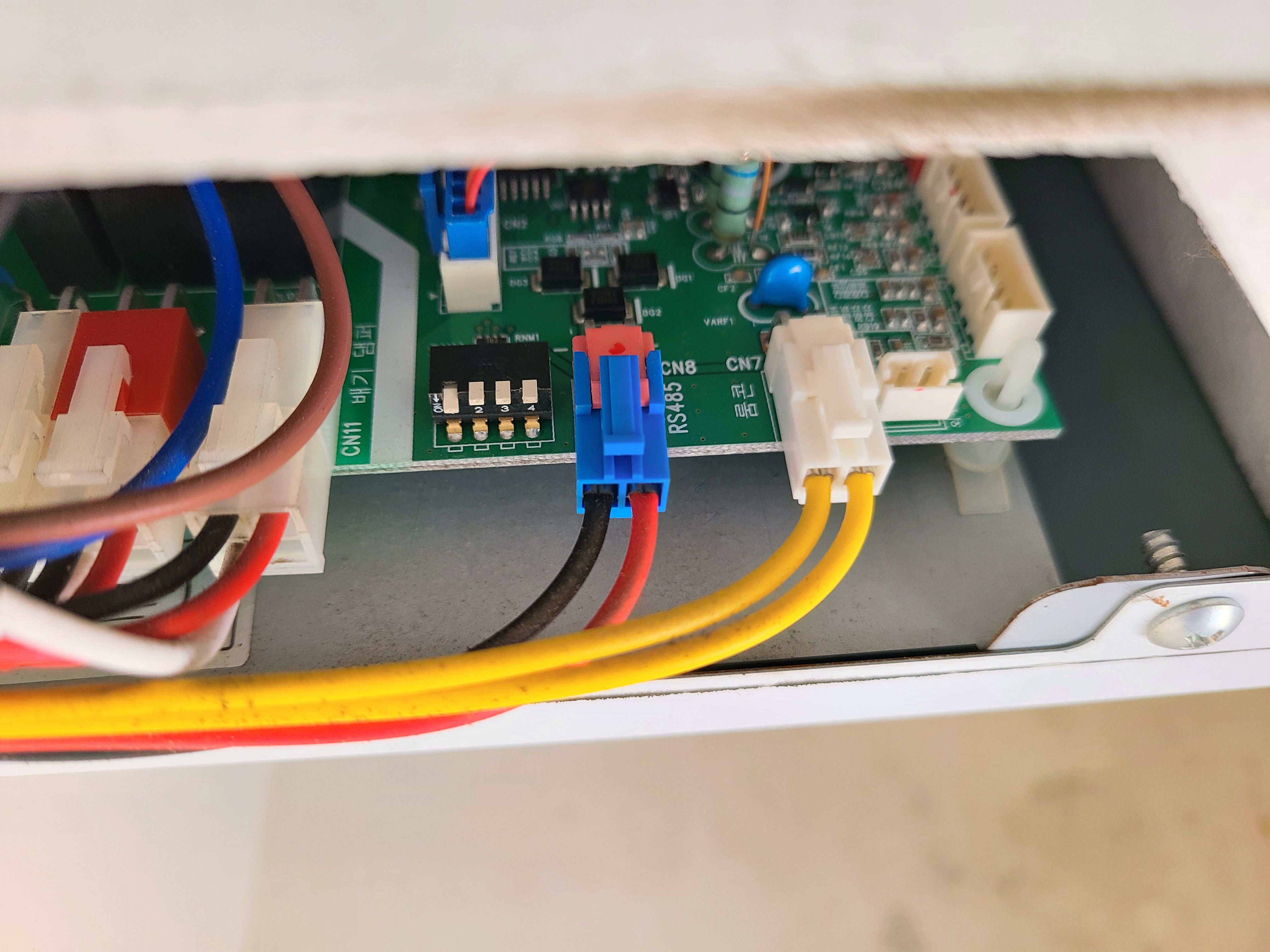

빨강, 검은색부분이 rs485 선이다

전열교환기에서는 룸콘(하드웨어 컨트롤러)는 연결되어 있는데 코콤사에서 작업을 누락했는지 rs485는 연결이 안되어 있습니다. 코콤사에 따지고 싶지만...어떻게 하는지 알게된 이상 제가 해야겠네요.

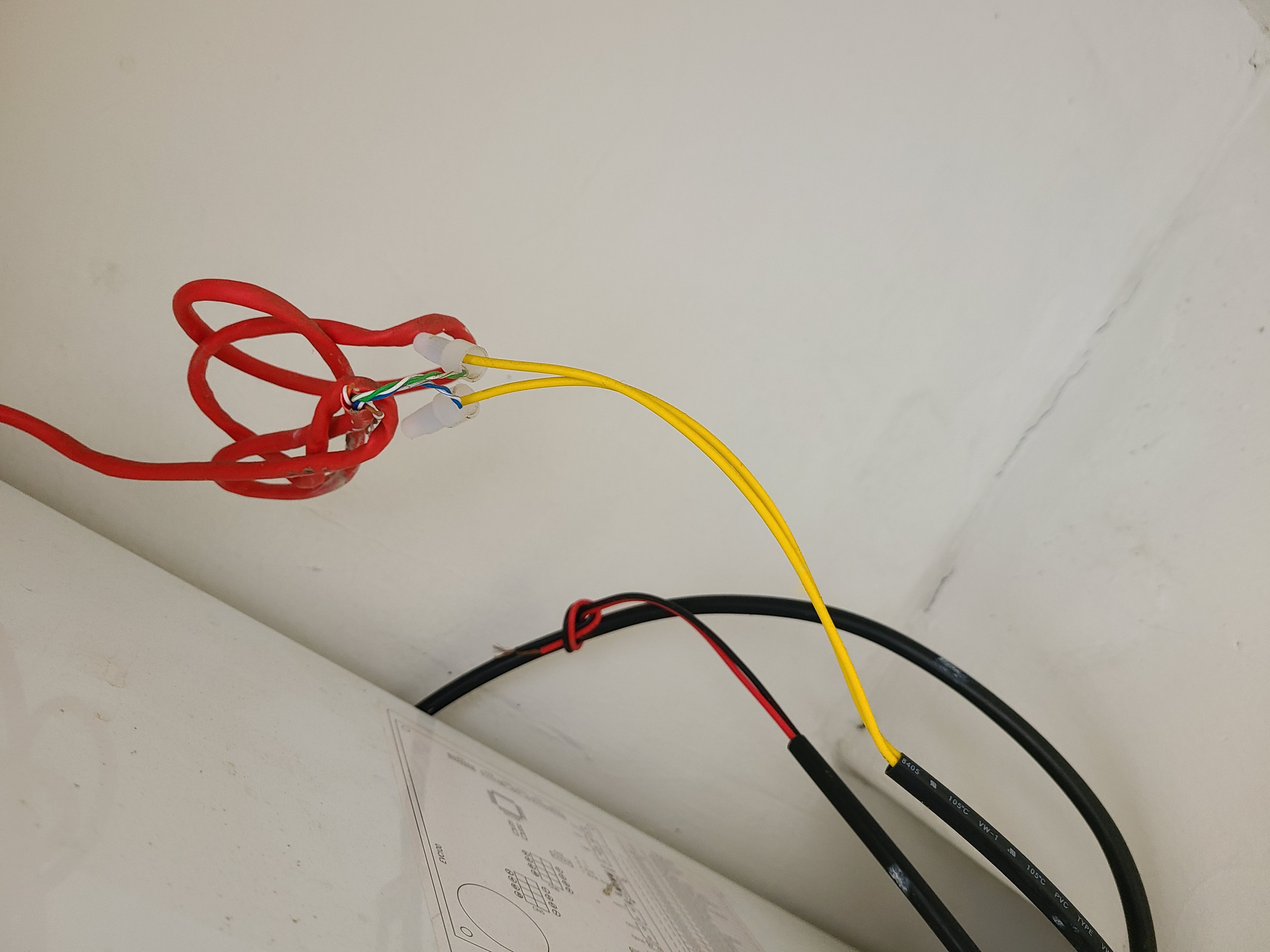

전열교환기는 rs485선을 빼 놓았는데 코콤사에서 연결을 하지 않은것으로 추정

UTP케이블은 총 8가닥으로 되어 있는데 룸콘으로 연결되는 선을 제외한 나머지 선에 RS485를 연결해주면 됩니다. 저는 2가닥씩 연결하고 전기테이프로 감싸주었습니다.

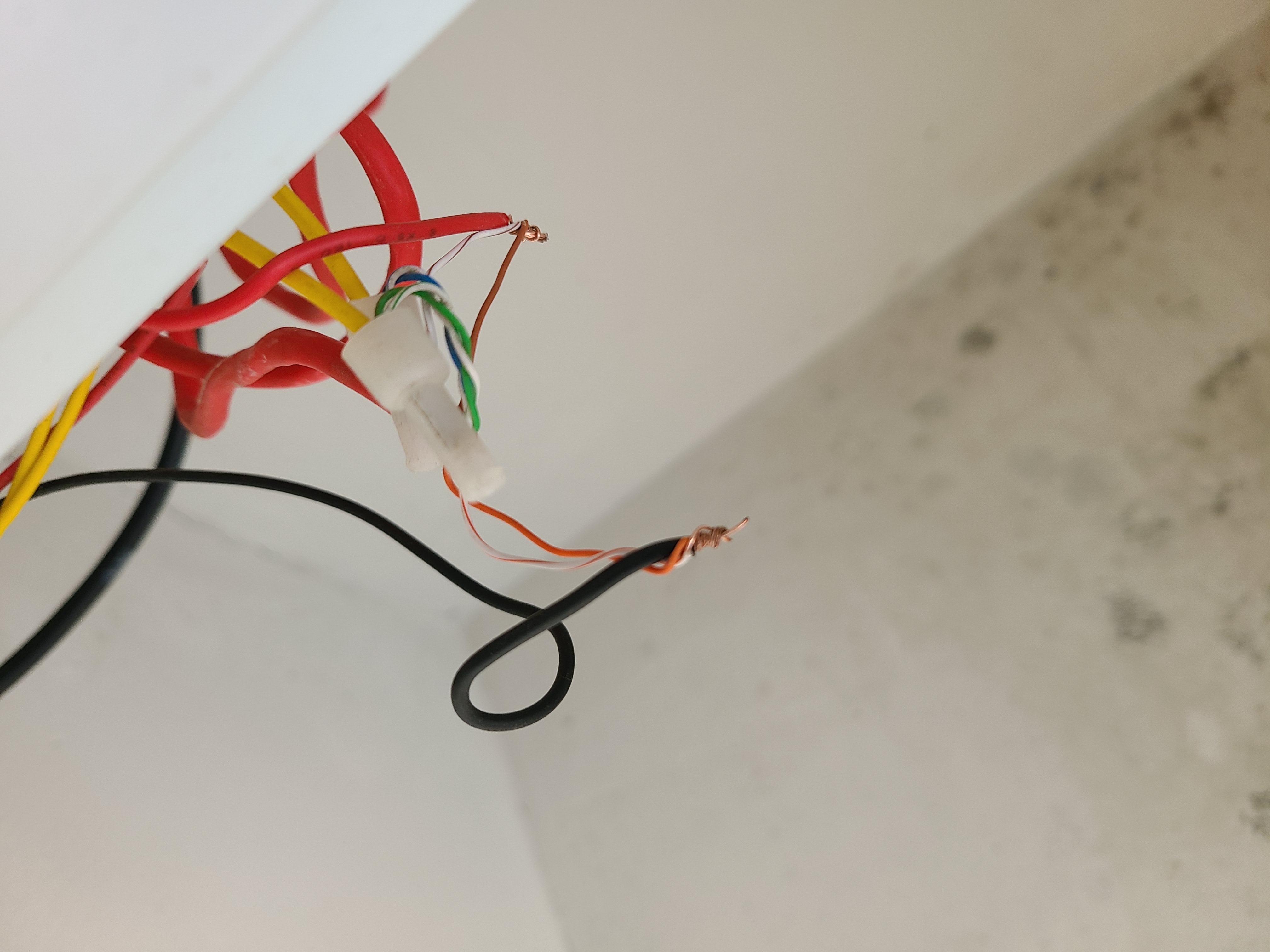

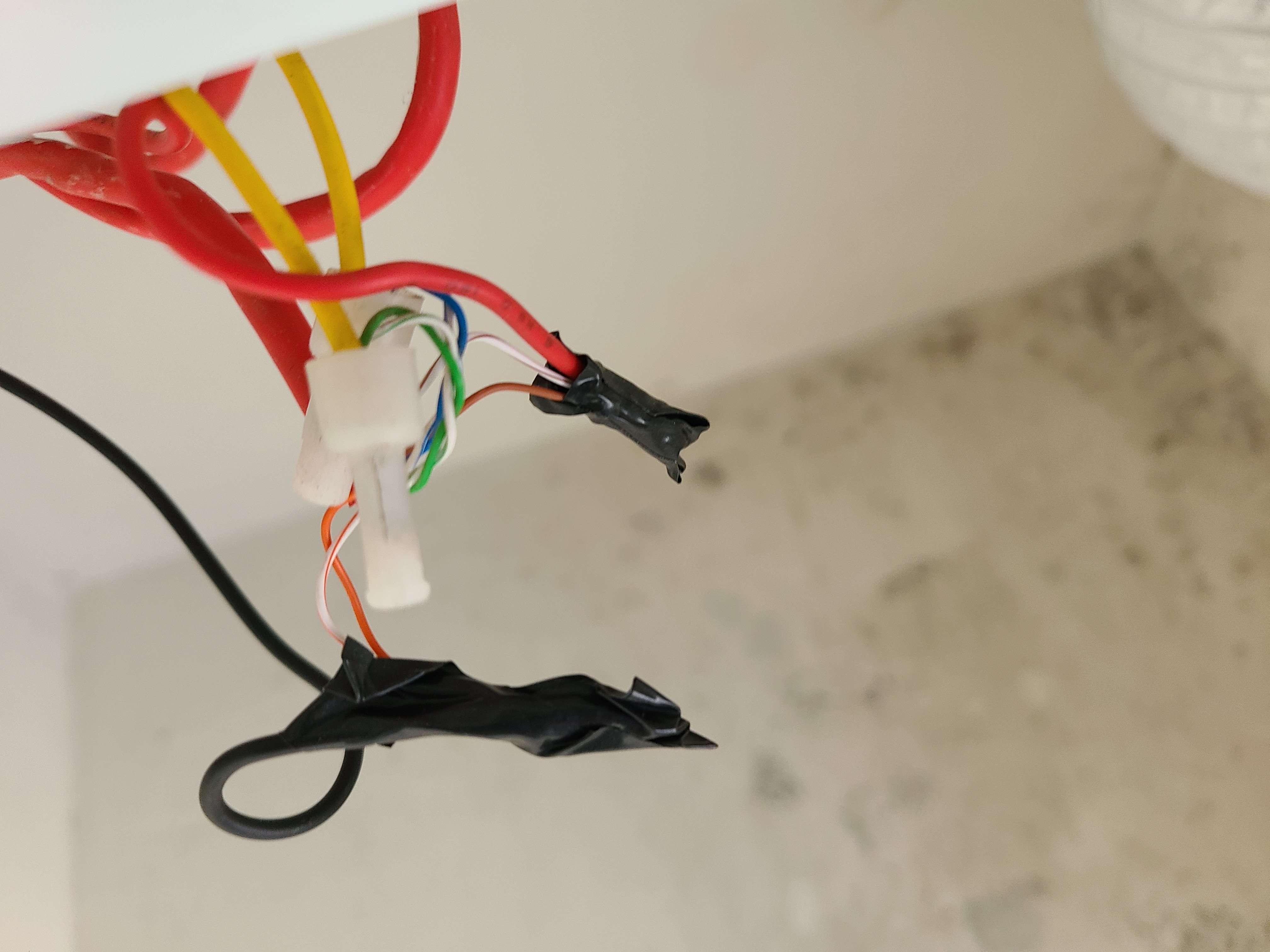

남는 UTP선에 RS485선을 이어준다

합선 방지위해 전열테이프로 감싸준다

3.  전열교환기에서 룸콘까지 벽속을 통해 붉은색 선으로 연결되어 있습니다. 저희는 아까 갈색과 주황색을 RS485선으로 연결해주었습니다. UTP를 30cm정도 잘라서 rs485와 같은색만 남깁니다.

그리고 가스 소등/일괄소등장치(이하 스위치)와 룸콘 사이에 30cm, UTP를 통과 시킵니다. rs485 +, - 색상을 구분해서 스위치에 연결합니다. 고압 전기가 흐르니까 안전에 유의하면서 하세요.

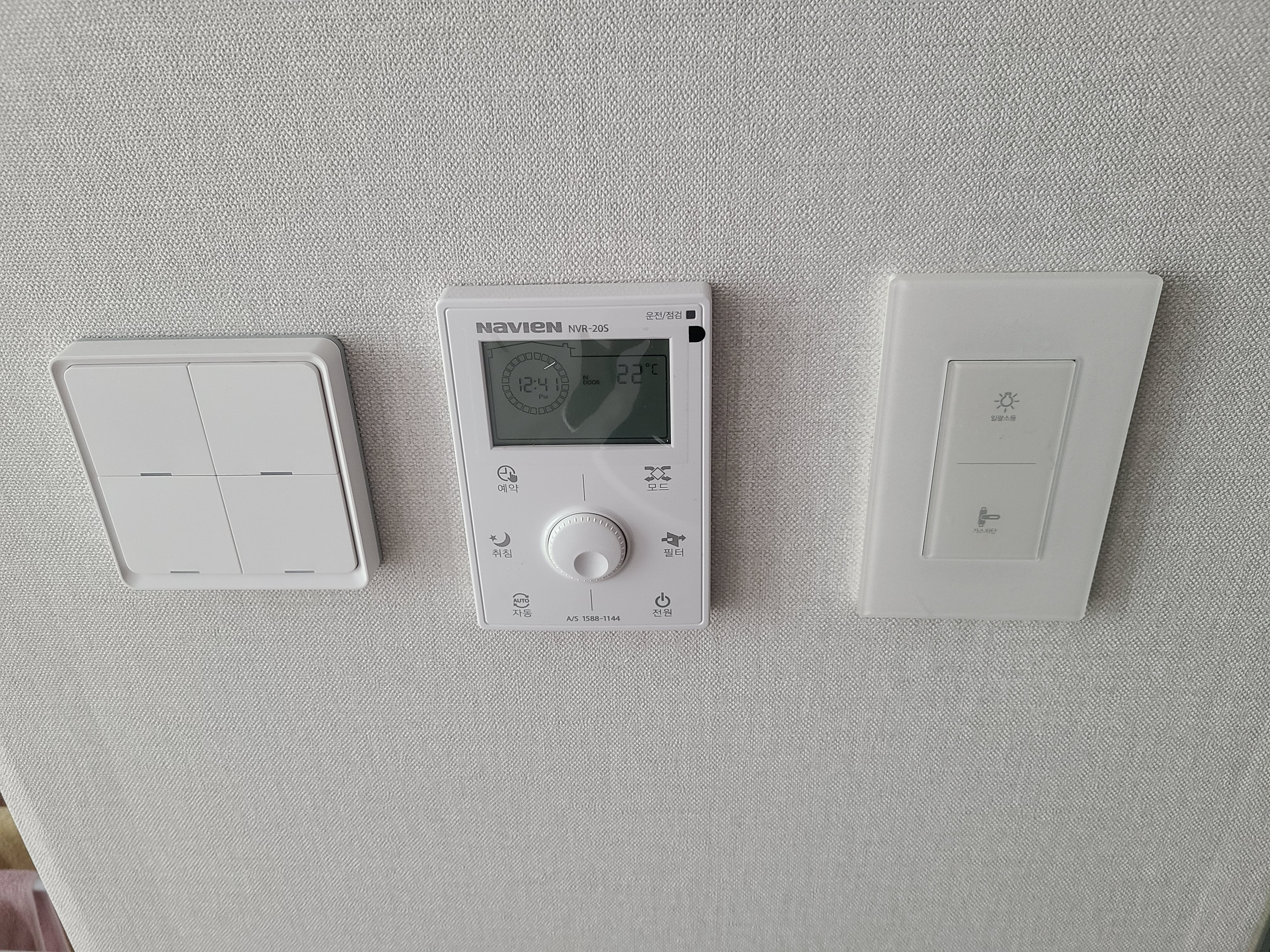

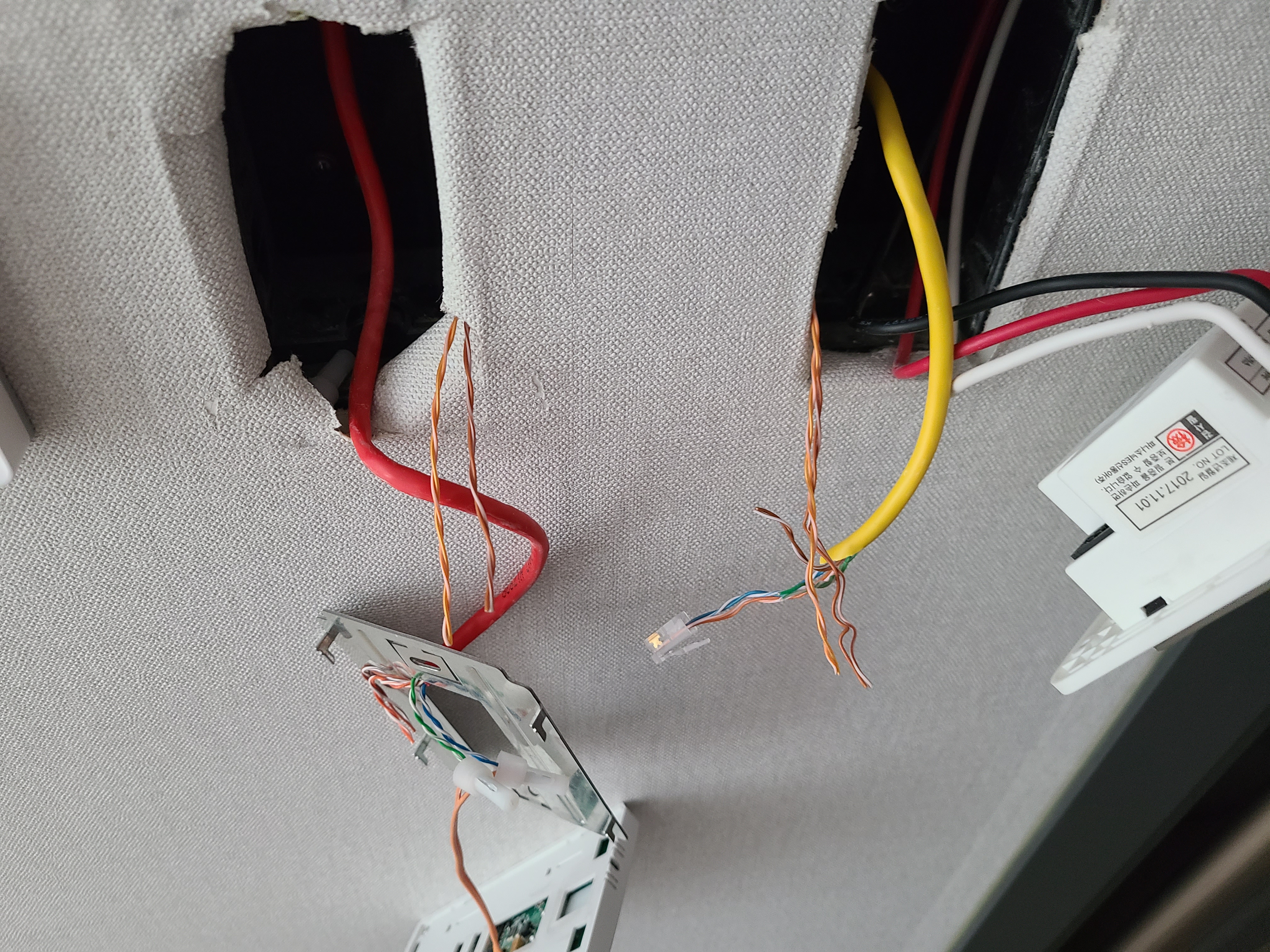

룸콘과 rs485 스위치

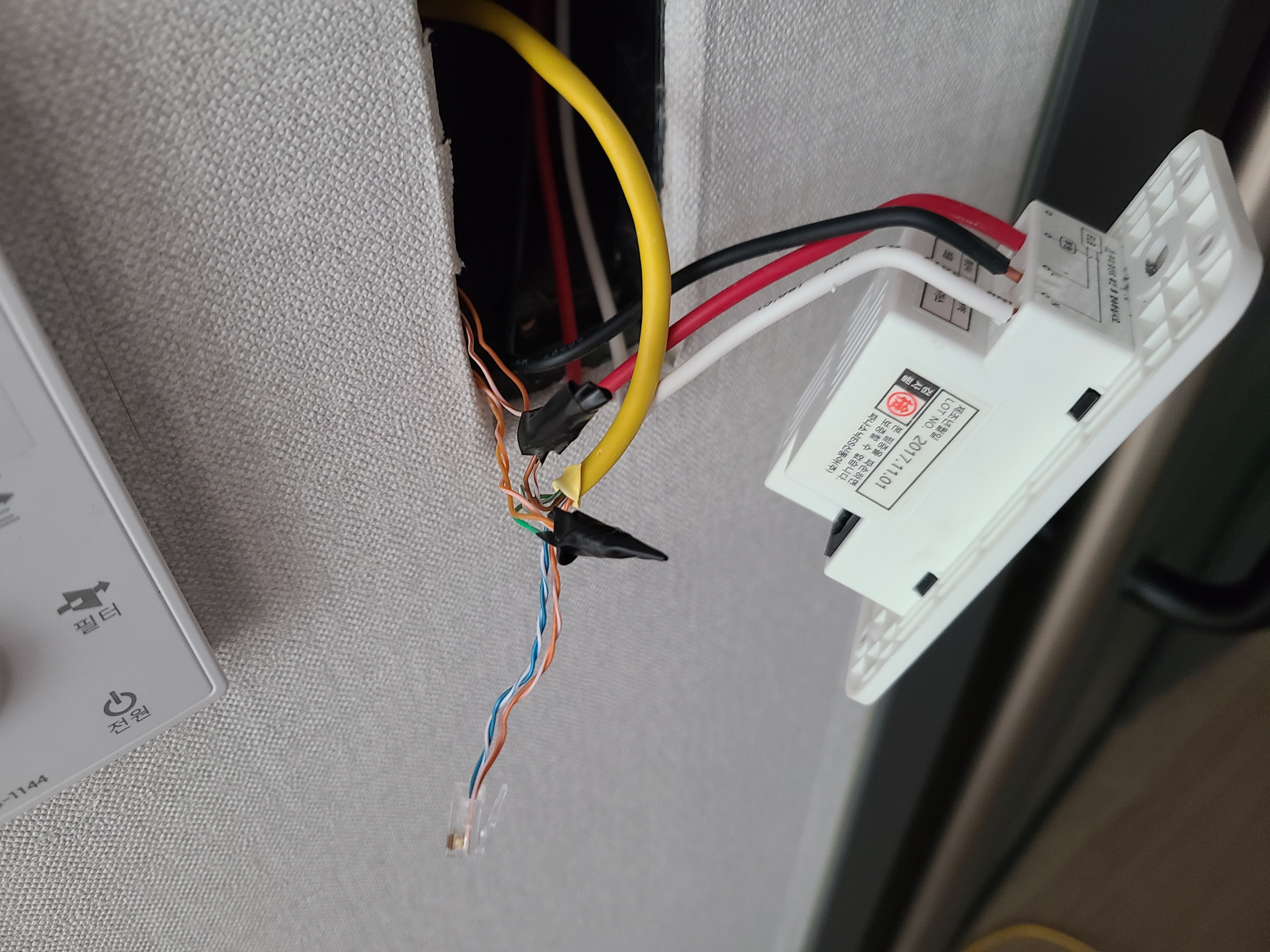

이 둘사이에 UTP선을 통과 시킨다

그리고 이어주면 완료

4. 월패드 관리자 모드(설정 > 관리자모드 > 56266)에 진입해서 환기 부분에 [v]를 체크하고 저장합니다. 이때 다른 부분은 절대 건드시지 마세요. 어떻게 될지 몰라서요. 그리고 월패드를 재기동합니다.

5.그러면 [환기]라는 탭이 생기고 풍량을 설정할 수 있는 메뉴가 표시됩니다.

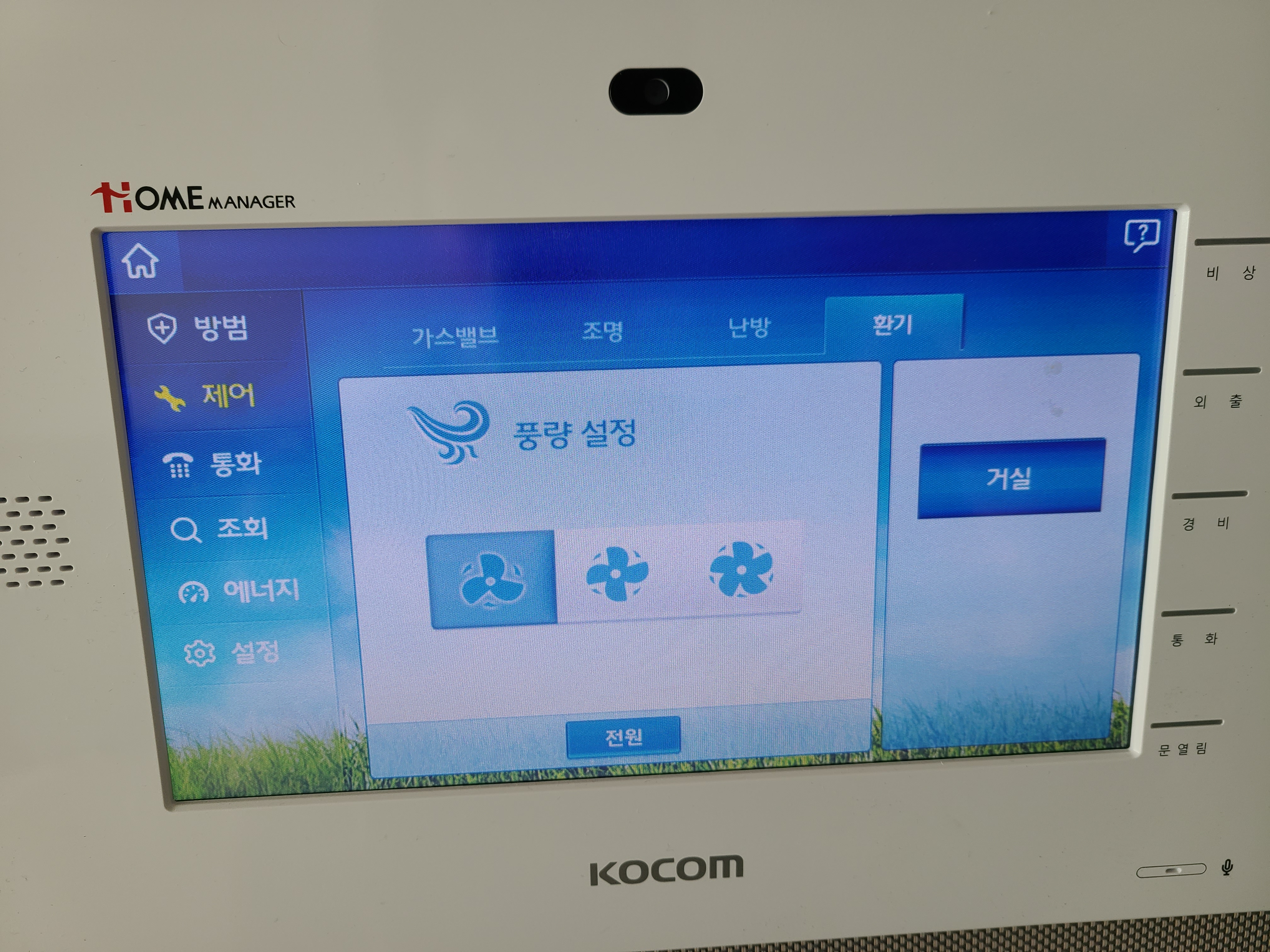

코콤 월패드에 [환기] 탭이 생겼다.

코콤 앱에서도 잘 보이는군요^^

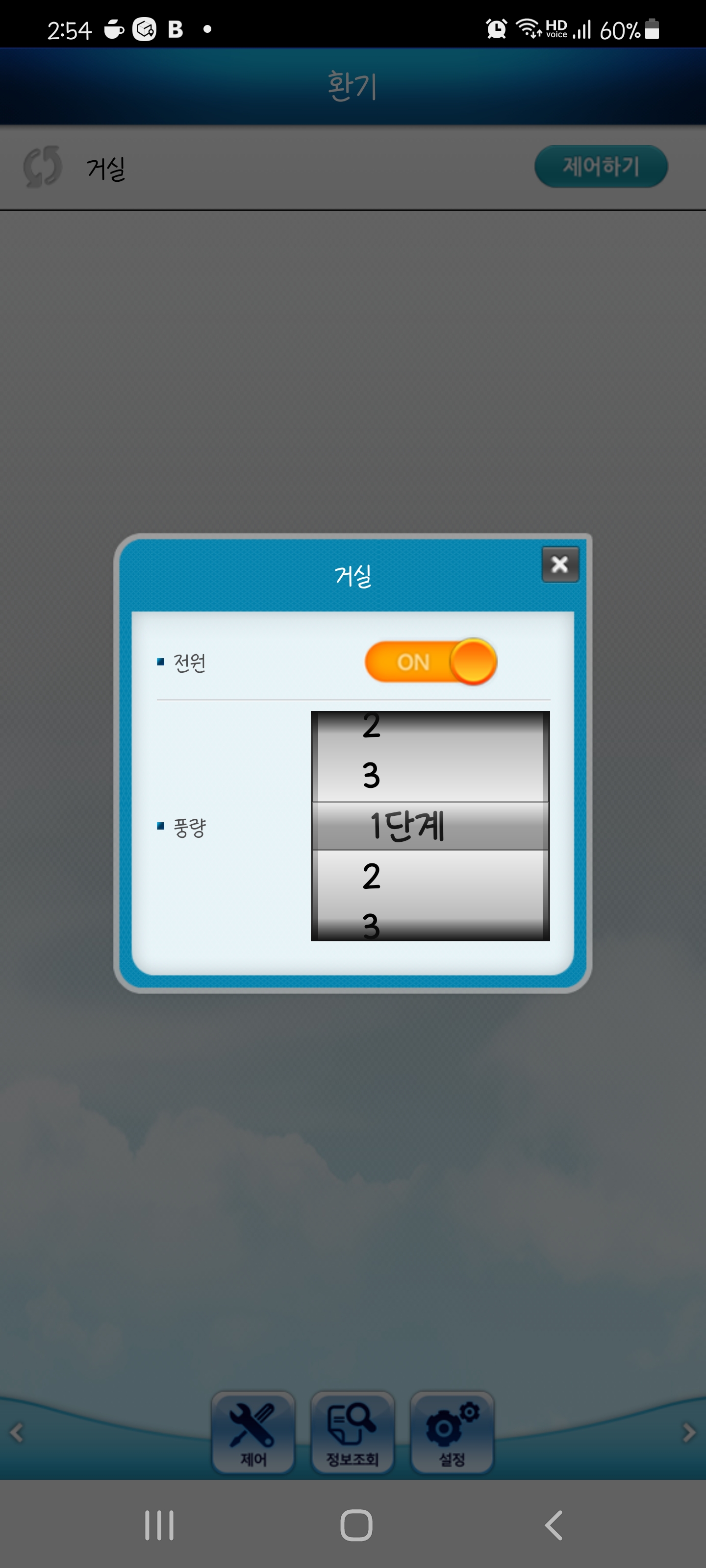

코콤앱에도 환기 메뉴가 생겼다.

(작성중)
