맥미니 2018 램추가하다가 팬 소켓이 떨어져나갔어요.

맥미니 2018를 산지 2년정도 되었네요. 사면서 램을 업글할수 있다는 이야기를 들었는데 대략적으로 샤오미 위아 드라이버 세트랑 ddr4 노트북용 램 그리고 조립능력이 있으면 가능하다고 합니다. 그래서 이왕 하는거 64기가로 만들어주리라 생각하면서 램값이 떨어질때까지 기다리고 있었지요. 하지만 내거 사용하는 용도로 64기가가 필요할까? 괜한 돈지랄 아닐까란 생각이 들어서 32기가로 가자! 라고 나름대로 재자신과의 타협을 했습니다. 그리고 그때가 왔습니다.

내생일!^^

15만원 한도 내에서 생일선물로 뭐가 갖고 싶냐고 아내가 물어서 램을 사고 싶다라고 했습니다. 16기가 램 2개를 샀는데 약 14만원정도였습니다. 맥미니 램설치 생각보다 까다롭다고 했는데 똥손인 내가 할 수 있을까 조금 두려웠지만 일단 질렀습니다.
그리고 며칠뒤...램이 도착했습니다. 이제 작업을 시작해야겠습니다!

※주의! 맥미니 분해하면 워런티 날라갑니다! 워런티 지나고 하세요.

맥미니 분해

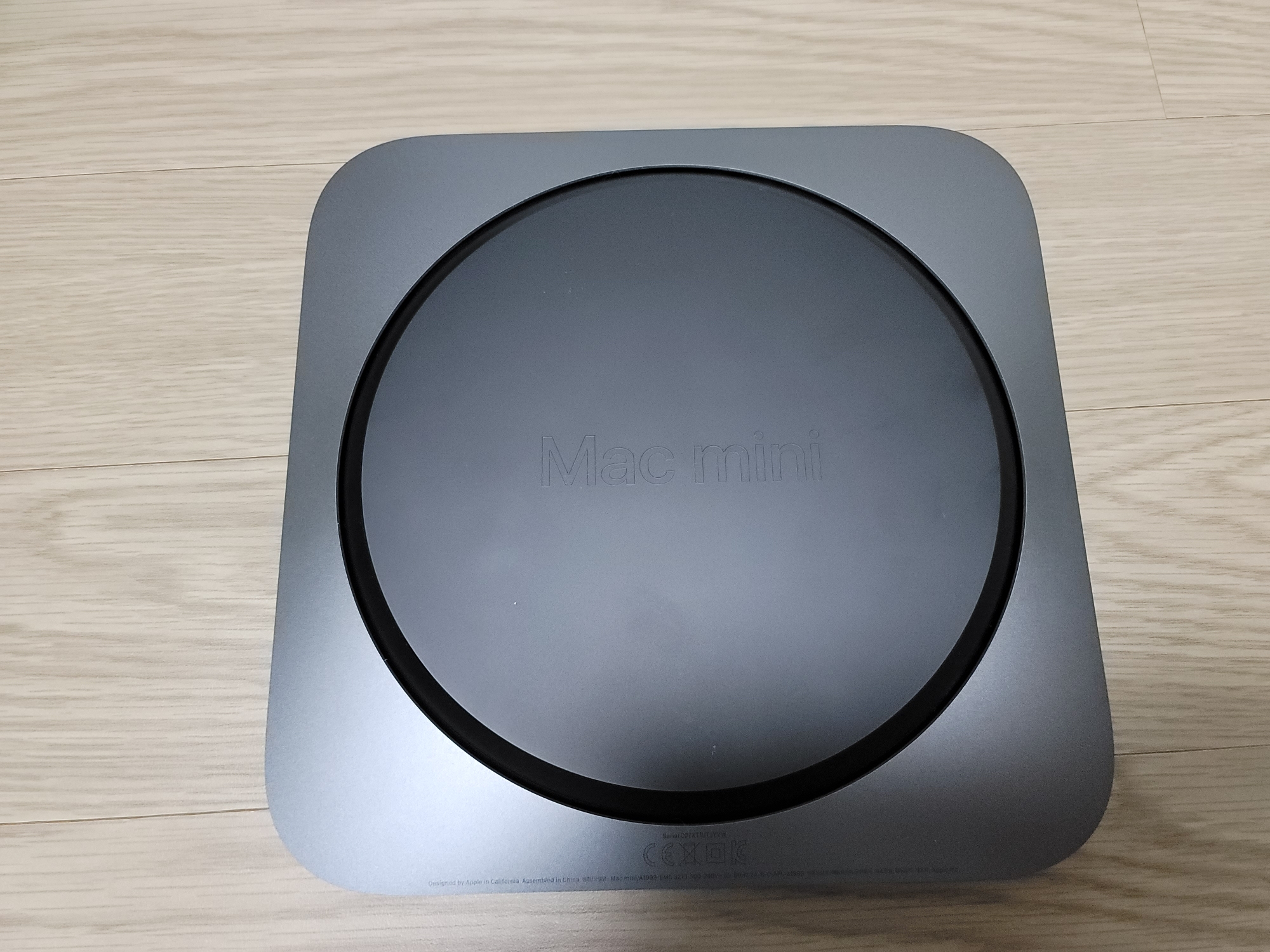

1. 맥미니를 뒤집어 놓습니다.

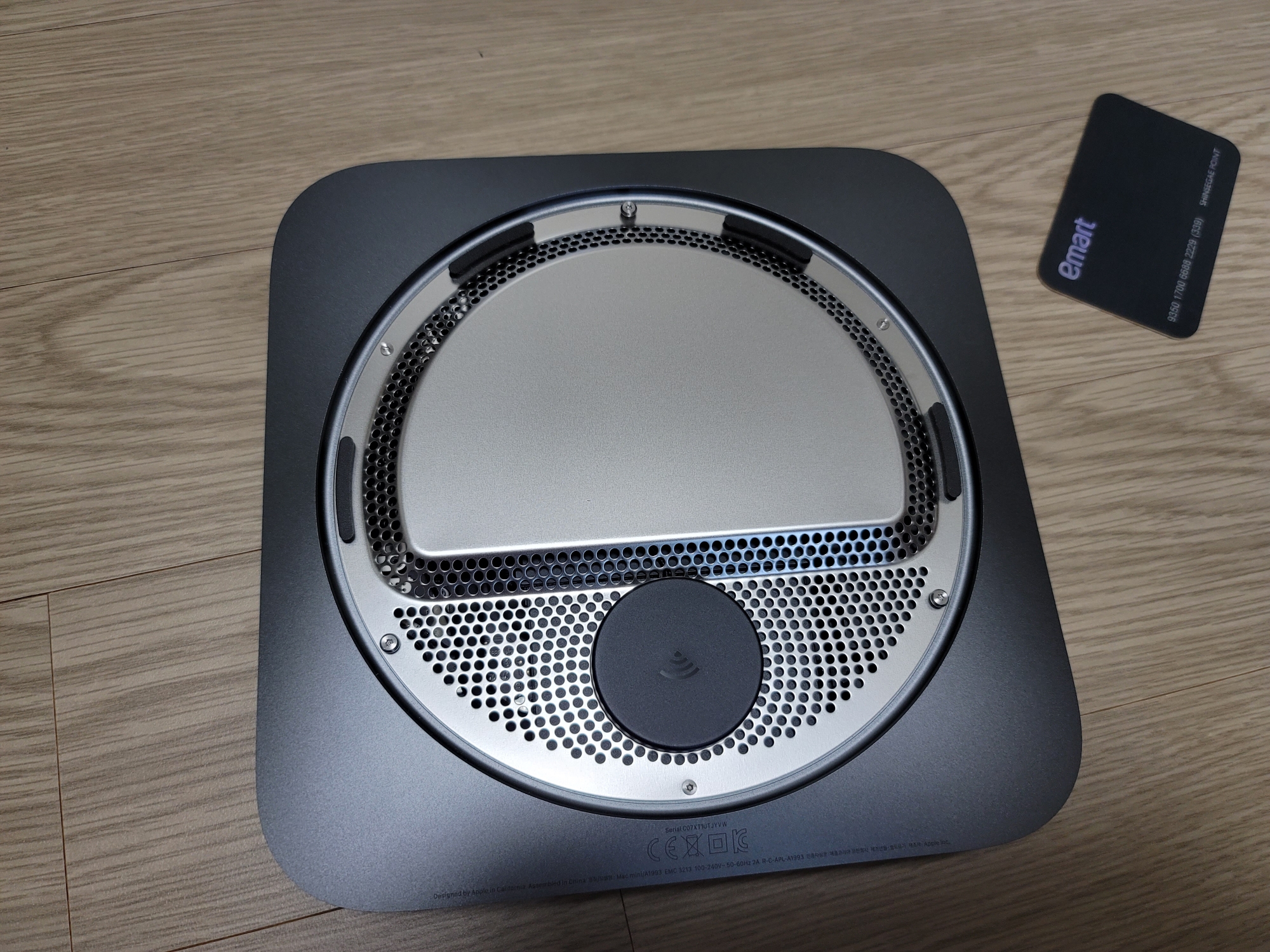

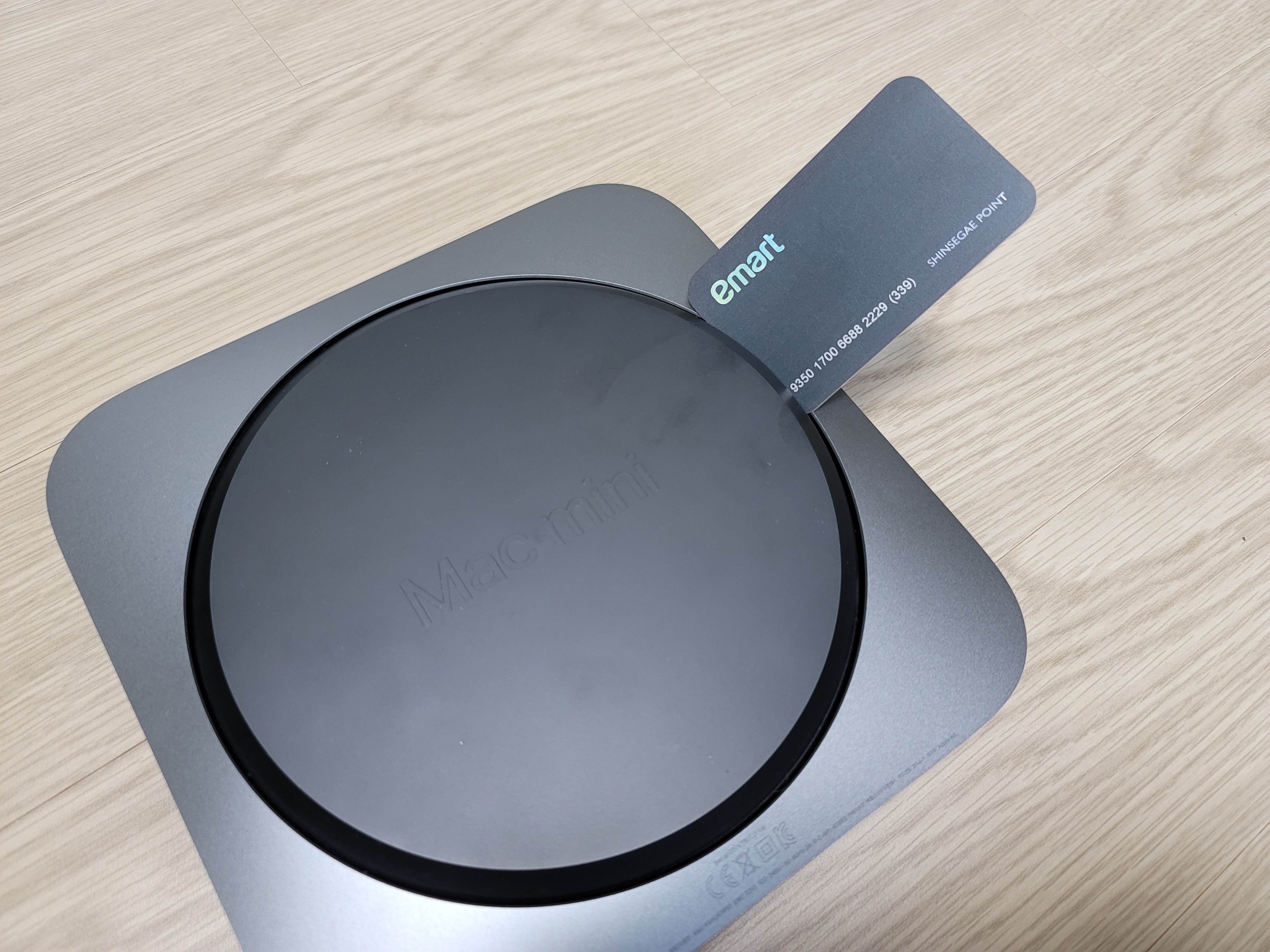

2. 카드를 이용해서 끼어워 올려주면 밑면 뚜껑을 제거 할 수 있습니다.

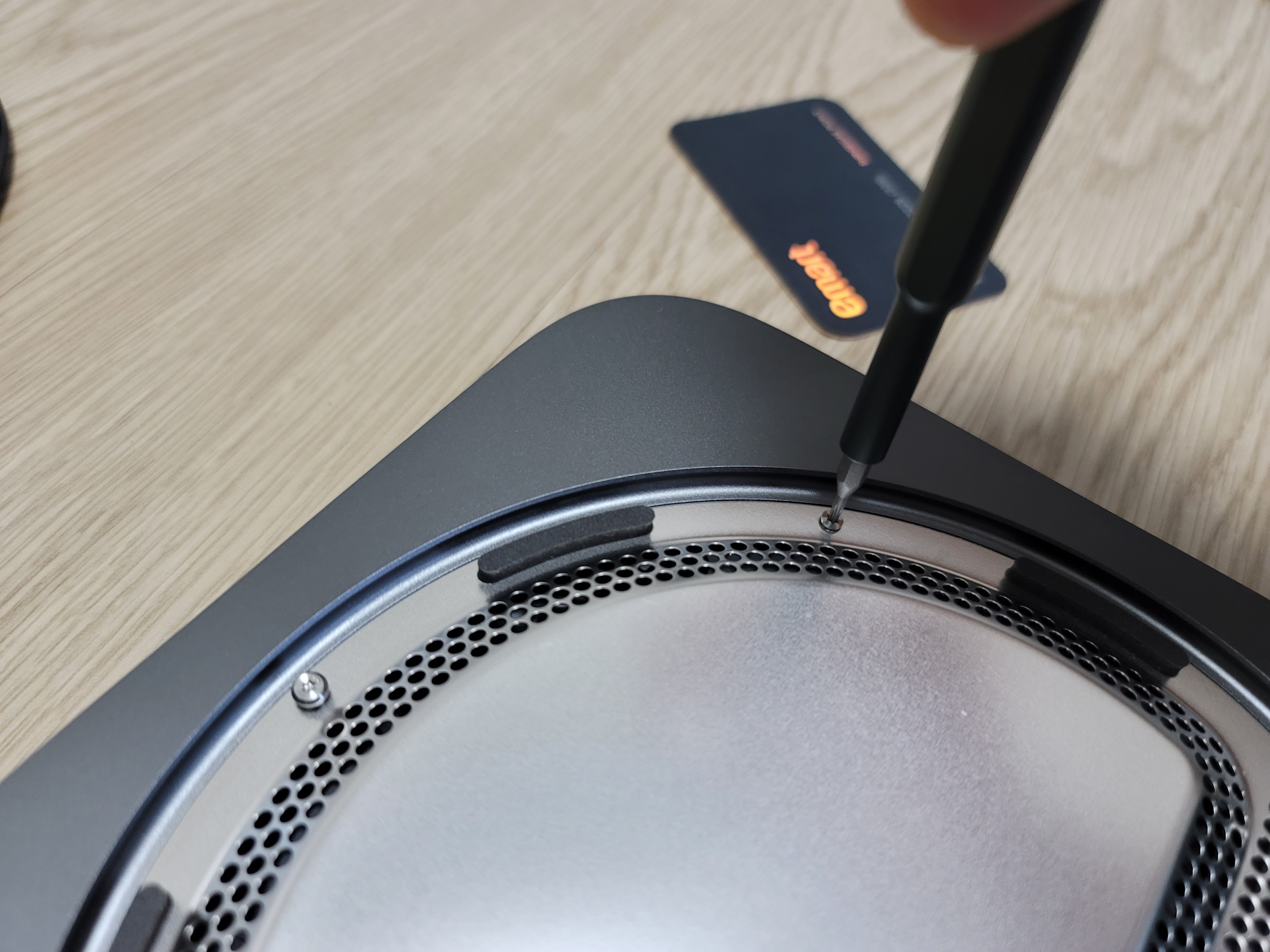

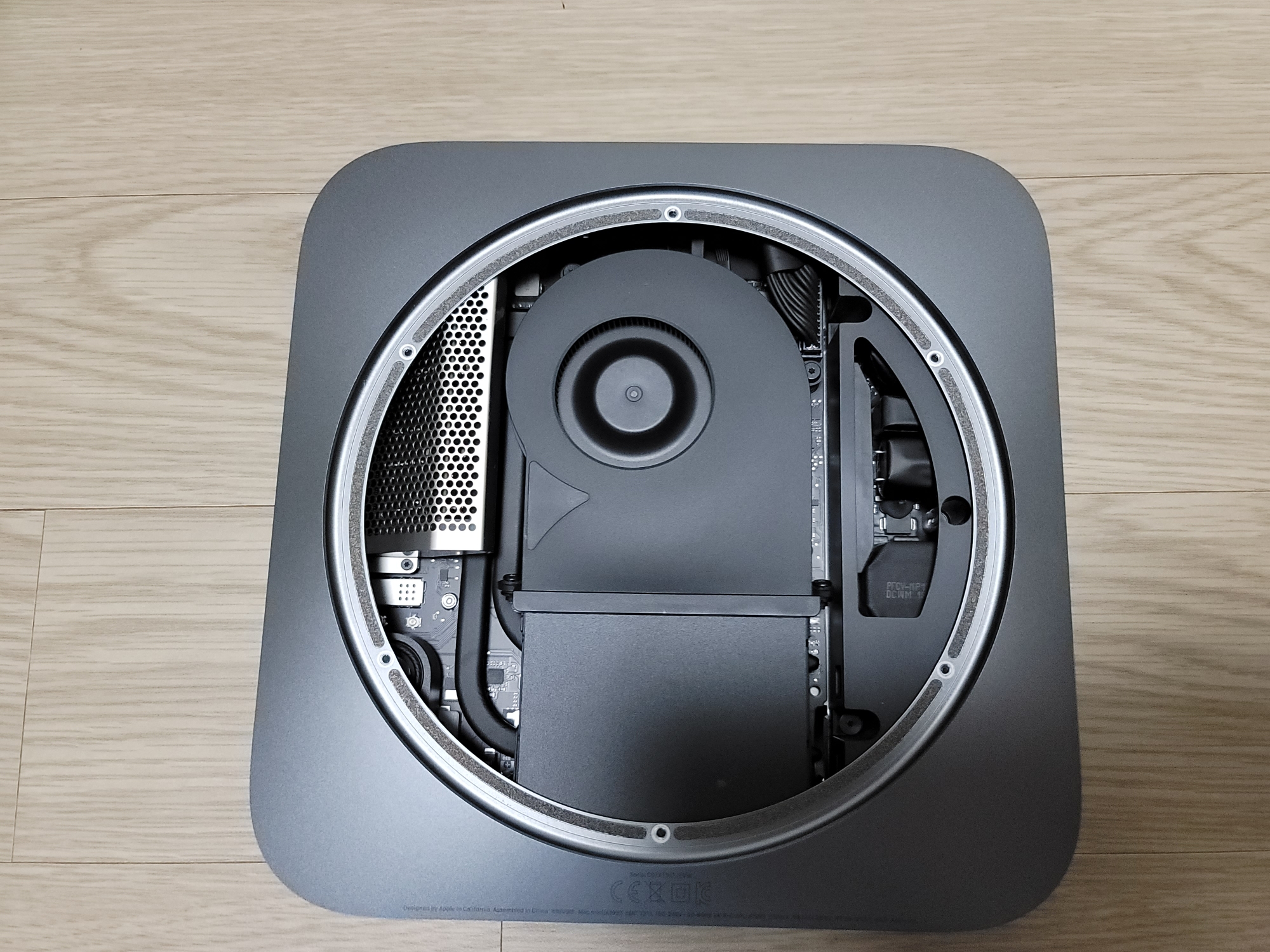

3. 이전에 사두었던 샤오미 나사세트의 th6나사로 빼줍니다.

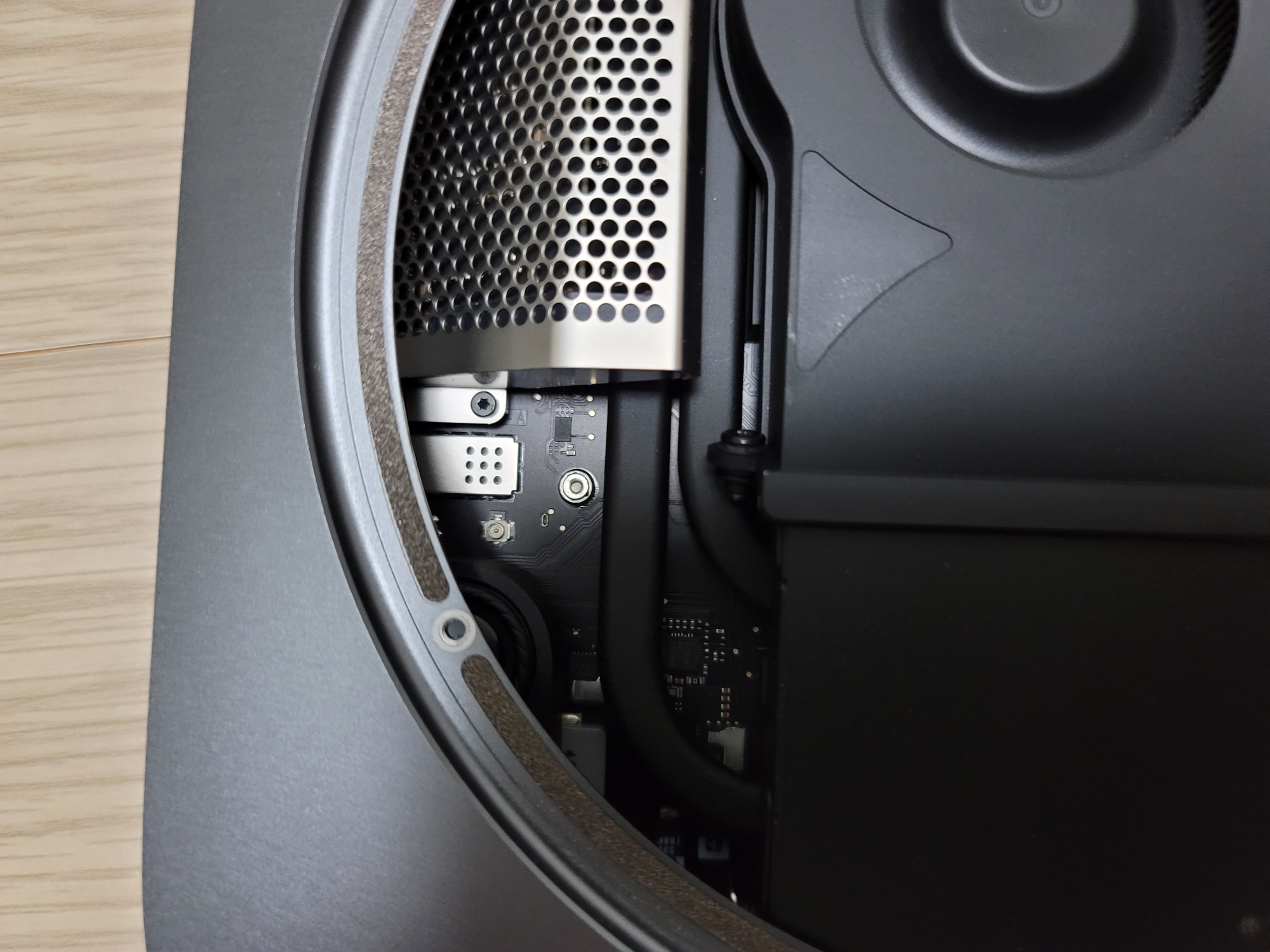

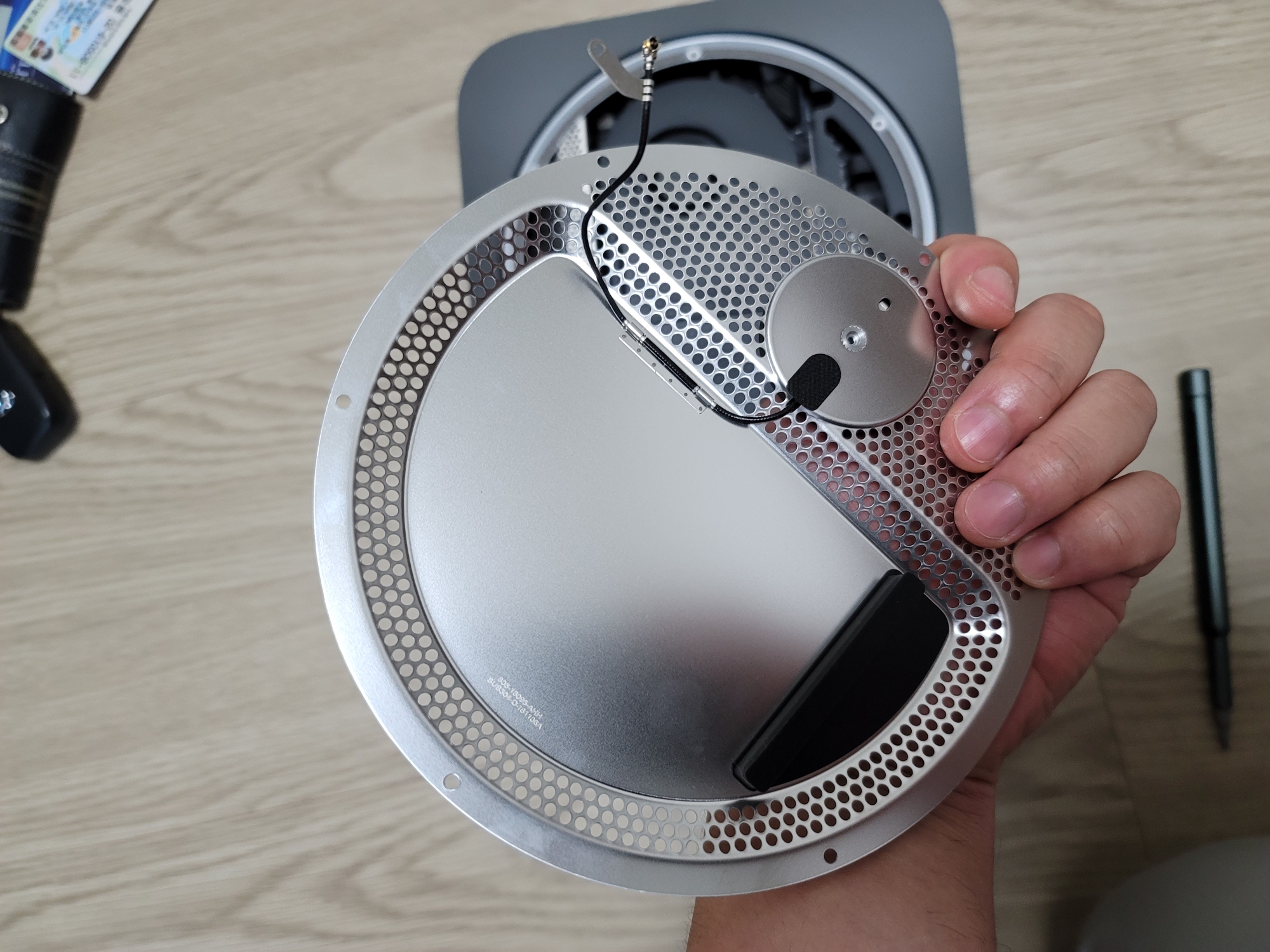

 4. 와이파이 안테나 선을 빼기전에 여기도 나사를 풀어줍니다.

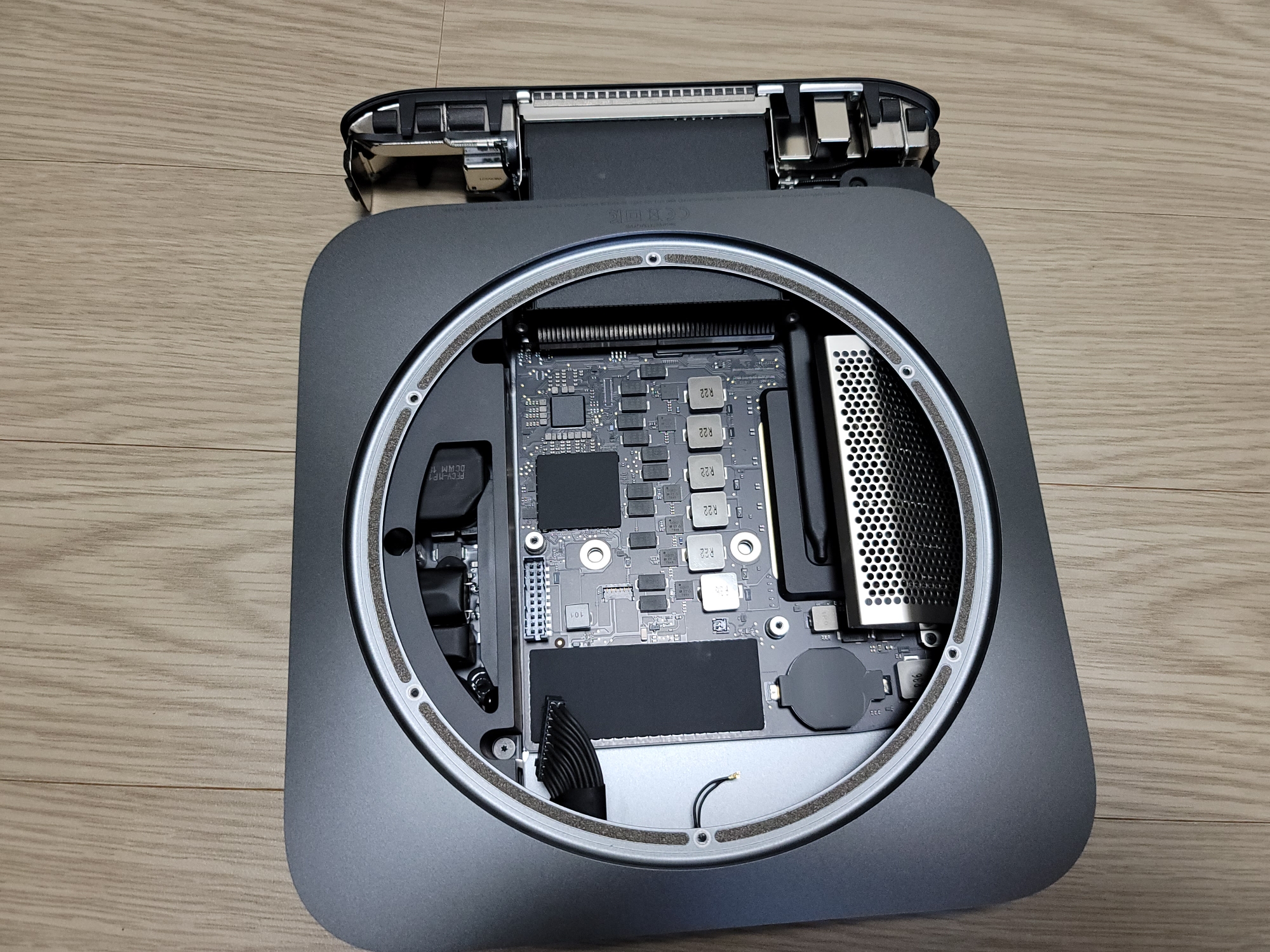

5. 그래서 판넬을 제거해 줍니다.

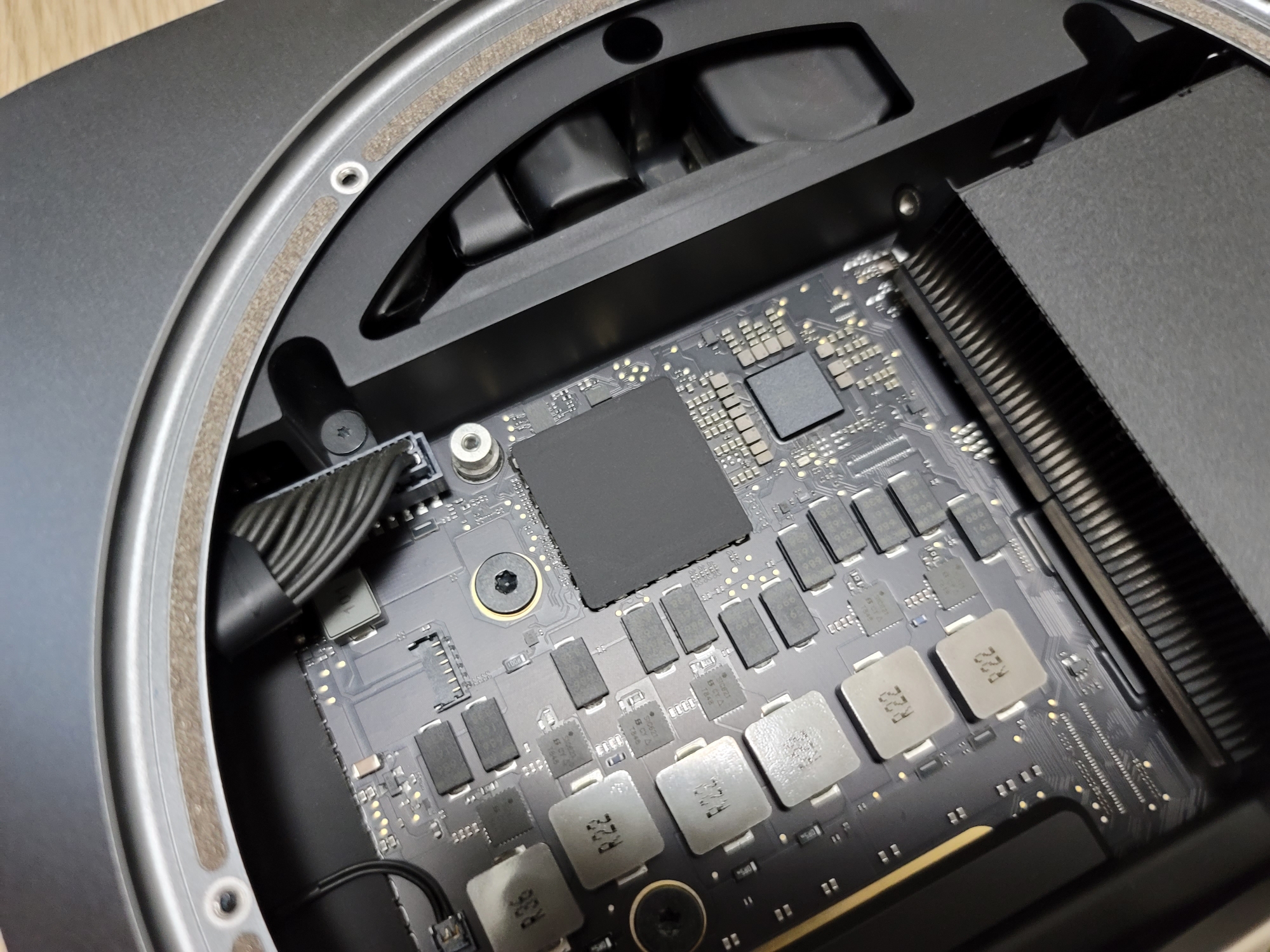

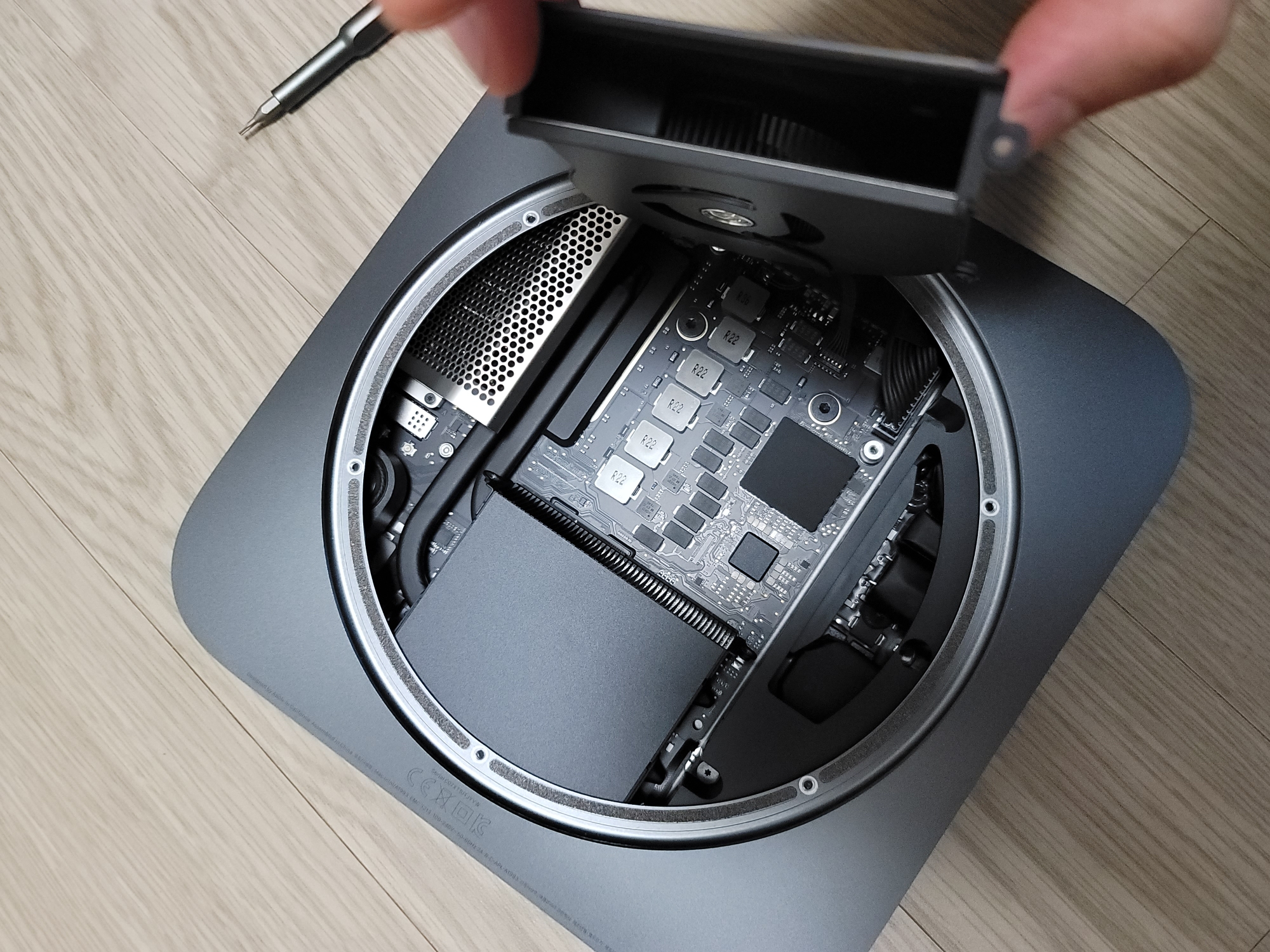

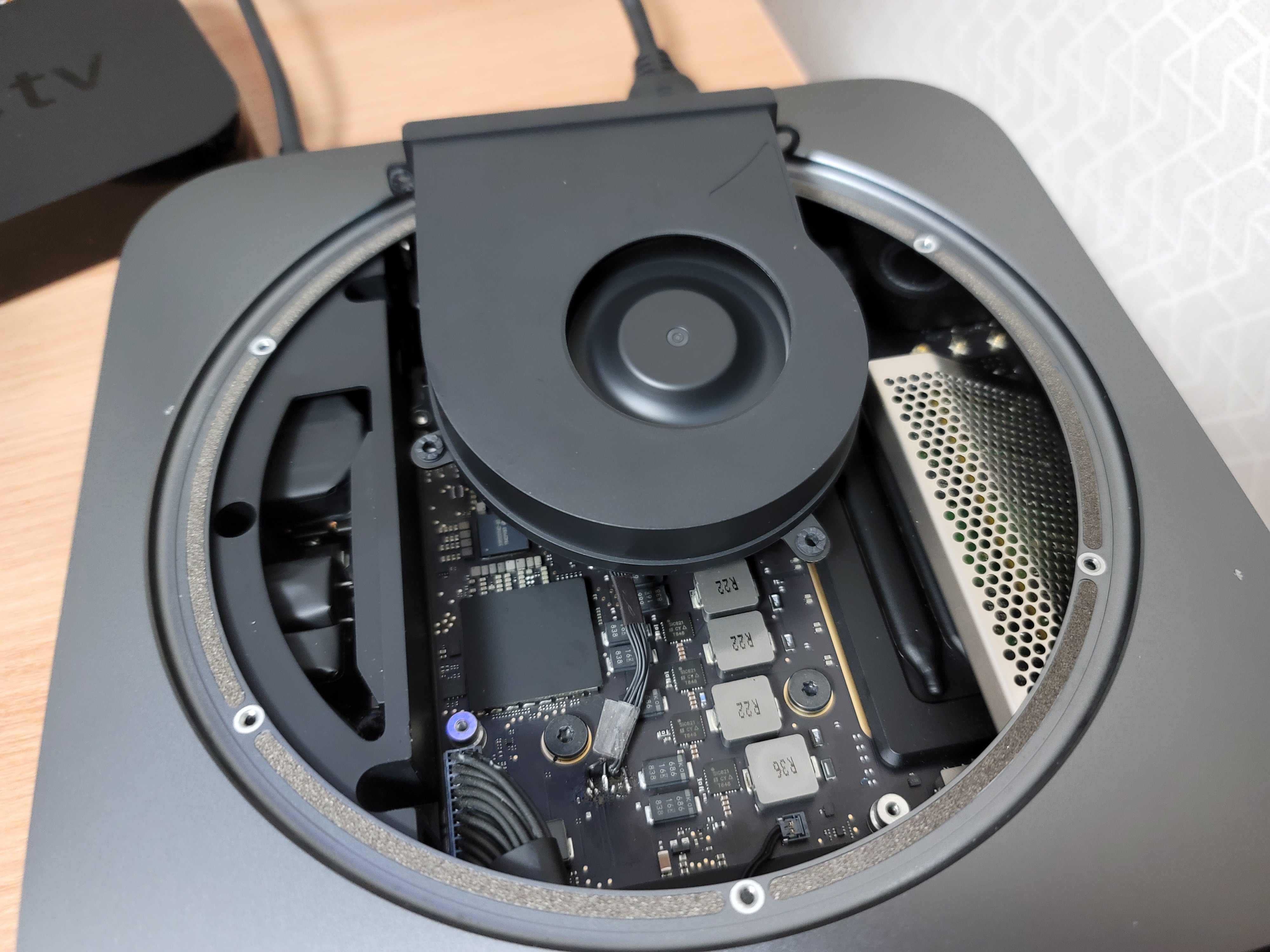

 6. 팬을 들고 메인보드와 연결된 선을 제거해줍니다. 위로 올려서 빼면 쉽게 빠진다고 합니다.

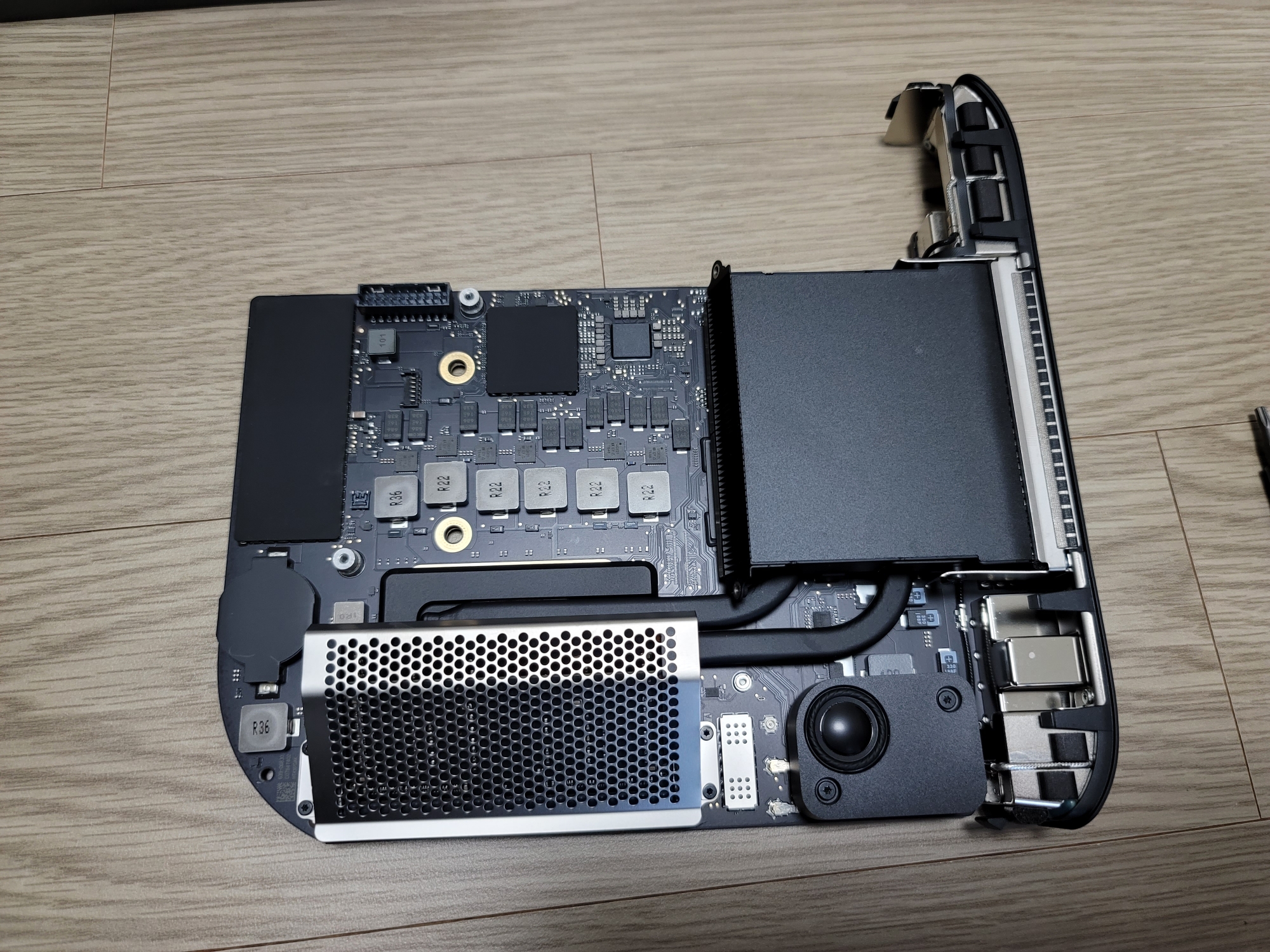

7.보드에 와 케이스간 연결된 나사를 풀어준 후 앞으로 쓰윽 밀면 보드가 빠집니다.

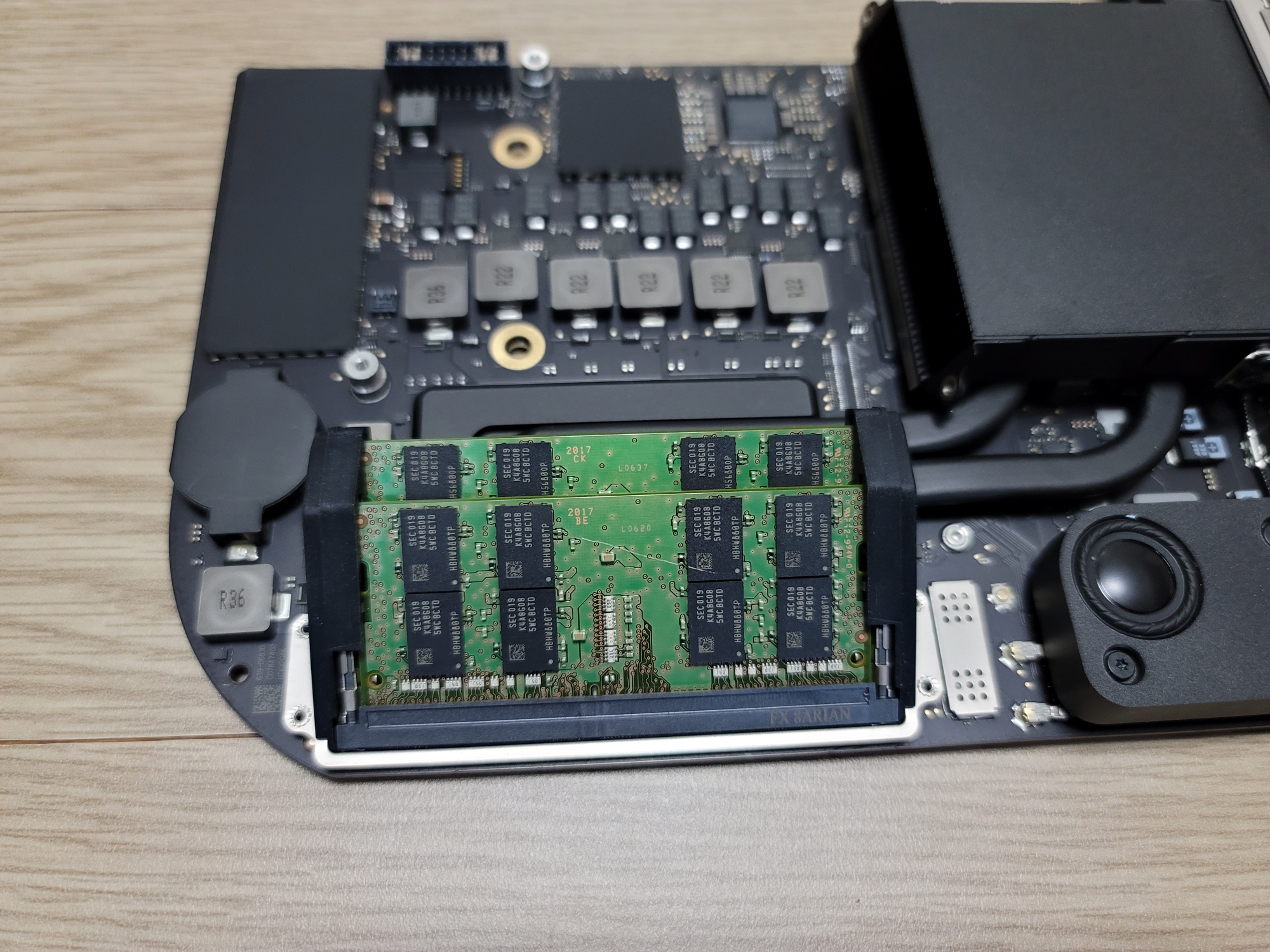

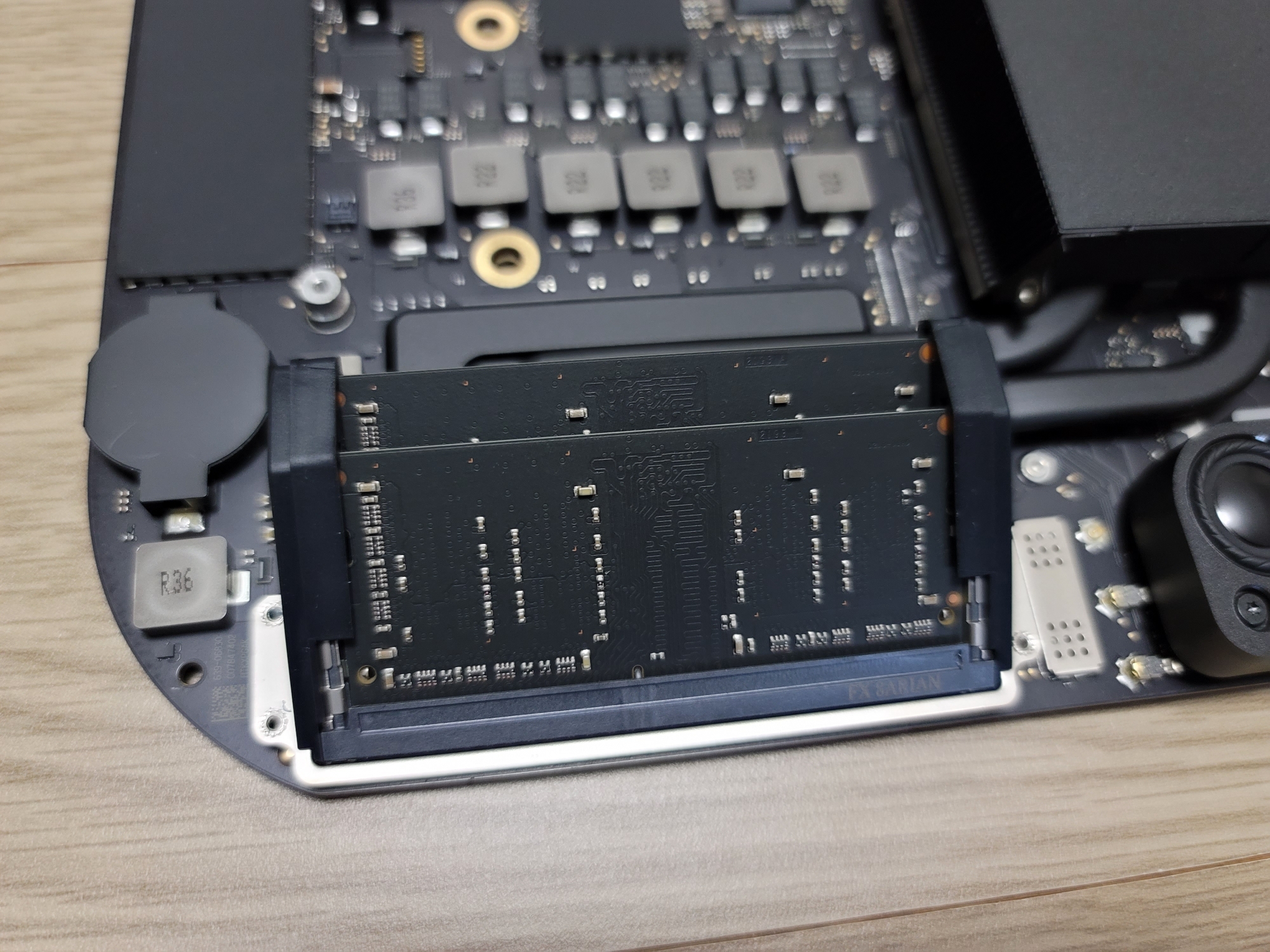

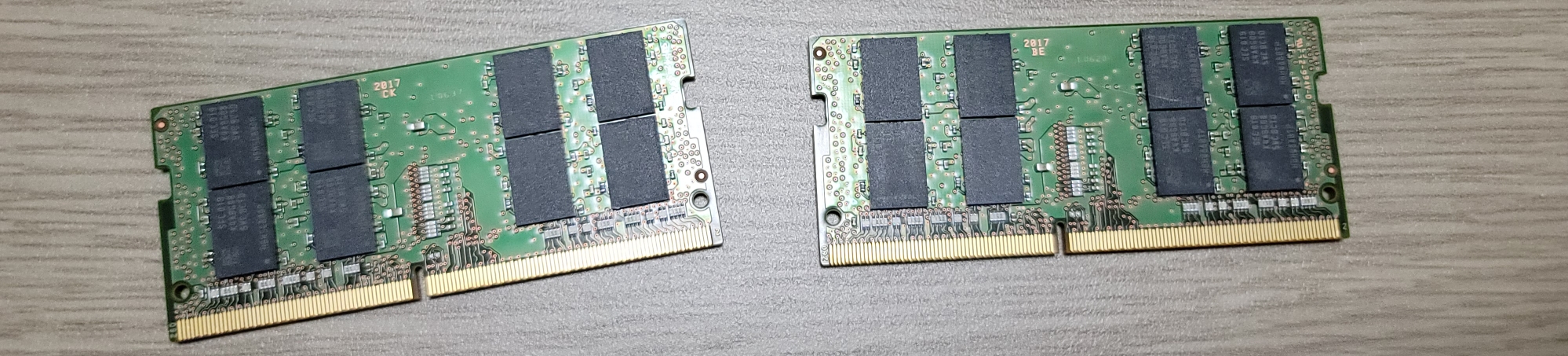

8. 기존 램을 제거하고 신규 16기가 램을 장착합니다.

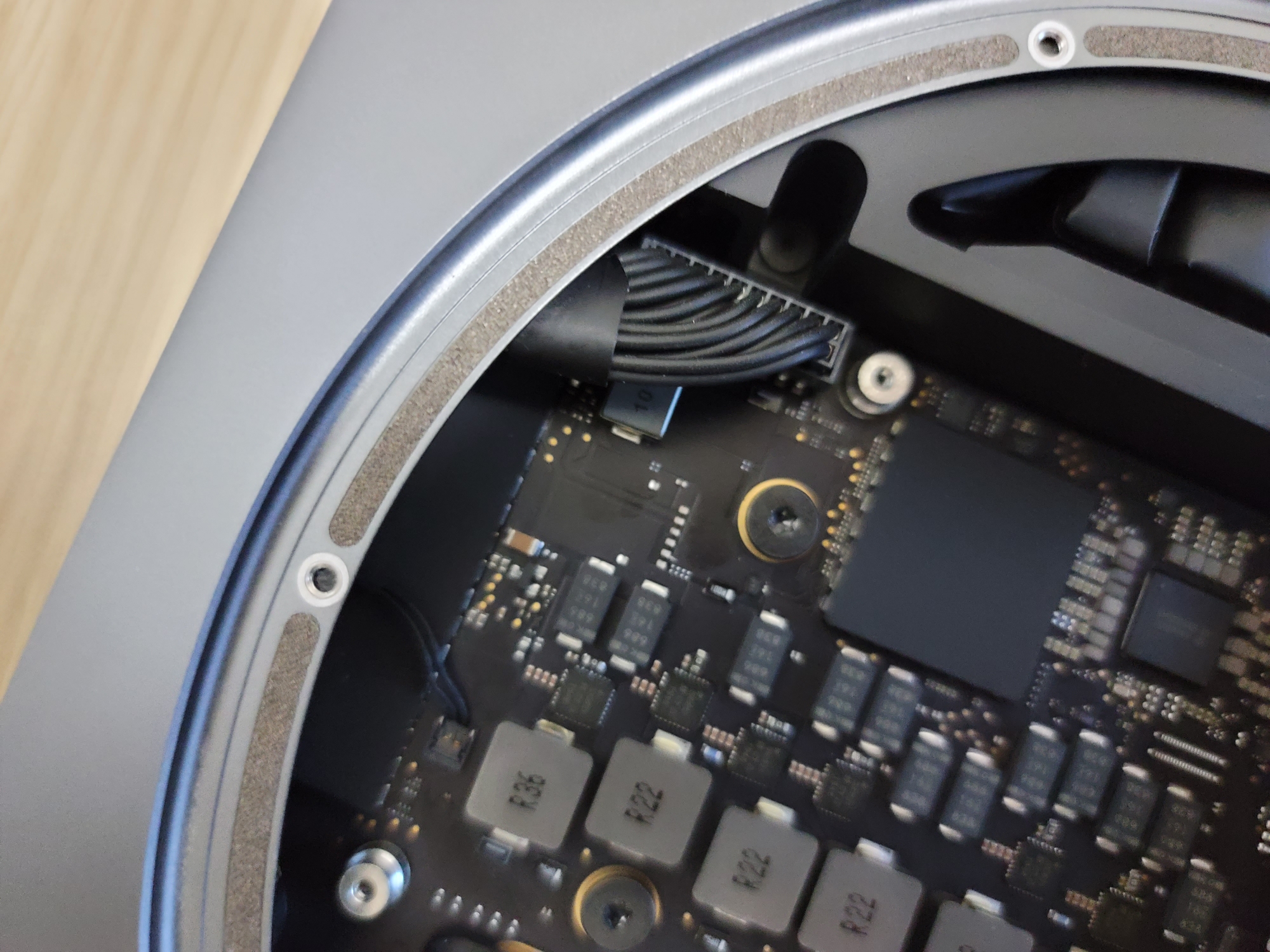

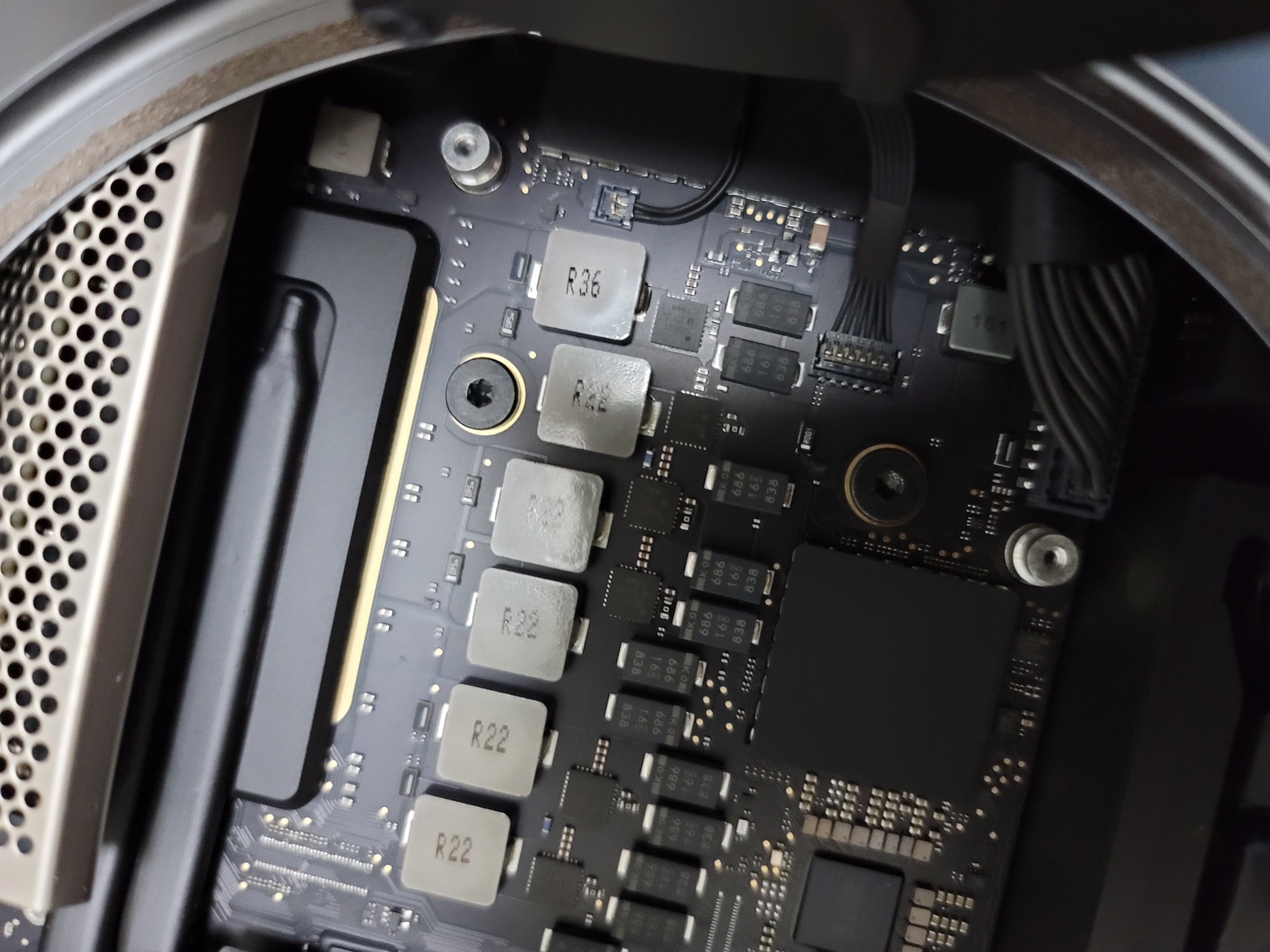

 9.램을 다끼우고 별거 아니다고 생각하고 재조립을 하고 있었는데 하다가 그만 보드와 팬 연결 소켓이 보드에서 떨어져나가는 문제가 발생했습니다. 이런타입의 소켓은 처음인지라 힘으로 해결 할려고 하다가 그만 ㅠㅠ 100만원이 눈앞에서 날라가는 순간이였습니다.

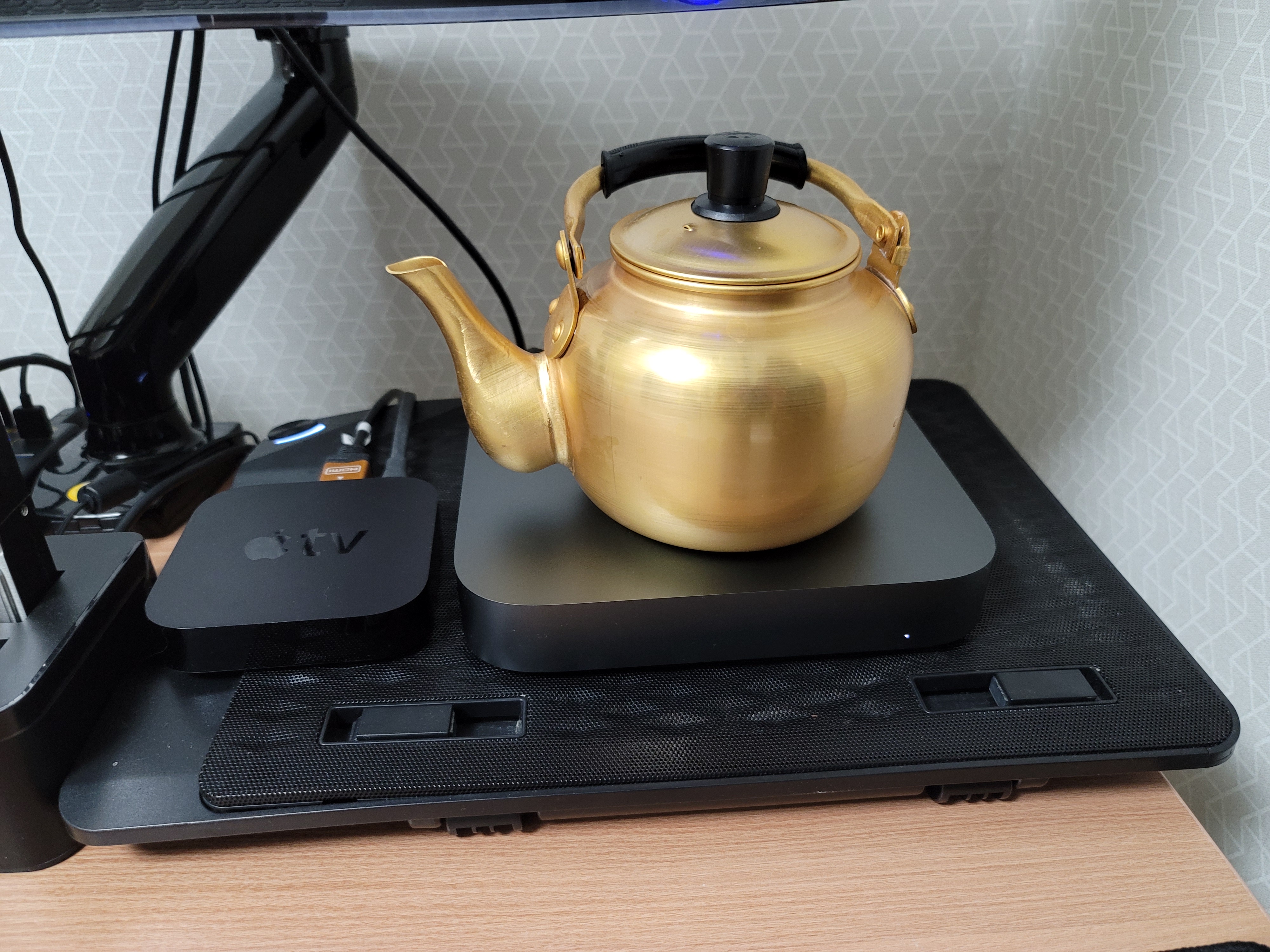

10. 순간 당황해서 그냥 팬없이 사용해보자 라는 생각으로 팬없이 그냥 뚜껑을 닫았습니다. 그랬더니 미니 내부 온도가 60도대로 유지되면서 동작은 하는데 뭔가 마음에 들진 않았습니다. 인터넷을 뒤벼보니 주전자를 이용하여 수냉식으로 하면 어느정도 도움이 된다라는 글을 봐서 바로 막걸리 주전자를 올려두어보았습니다. 결과는...하나마나 똑같았었습니다.

그래서 집에 있던 노트북 거치대를 바닥에 설치하고 팬속도를 최대로 해보았습니다. 이것도...별 소용 없더라고요.

 60도가 넘는 온도다보니 보드 납땜한게 떨어져나가면 어쩌나 하는 불안감이 절 괴롭게 했습니다. 그렇게 눈물을 흘리며 잠을 잤습니다.

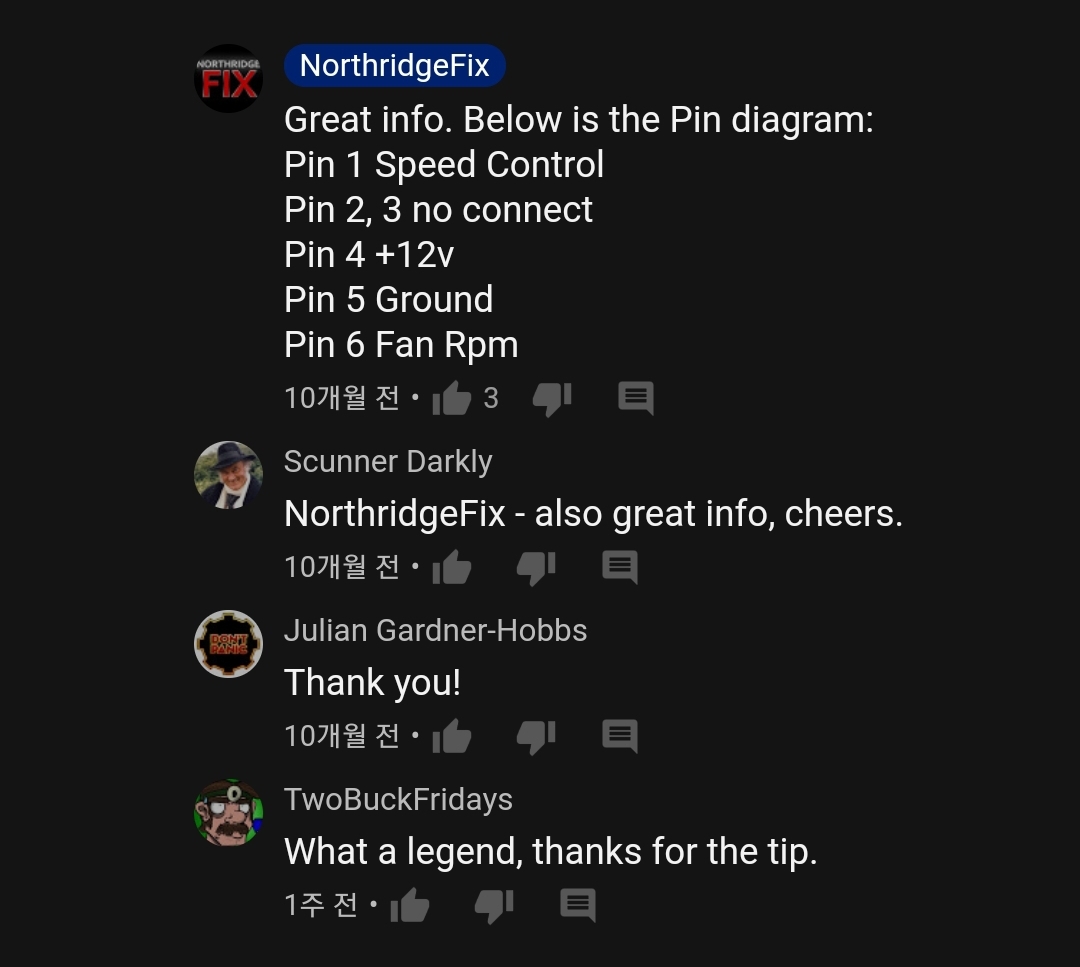

11. 다음날 맥미니 조립관련 영상을 보다가 외국 엔지니어께서 핀아웃 정보 댓글로 써놓으신게 있더라고요. 그걸 보고 납땜이 가능하겠구나! 생각했습니다.

사실 남땜도 생각했었는데 6개 전체 납땜할 자신이 없더라고요. (쇼트날까봐) 댓글을 보니 2,3은 연결 안해도 팬이 동작한것 같아서 도전해보았습니다. 결과는?

대성공! ㅋㅋㅋ 팬이 잘 돌아가더군요!^^ 다시는 뜯지 말아야겠습니다. 정말 지옥이였다가 다시 천국으로 갔네요!

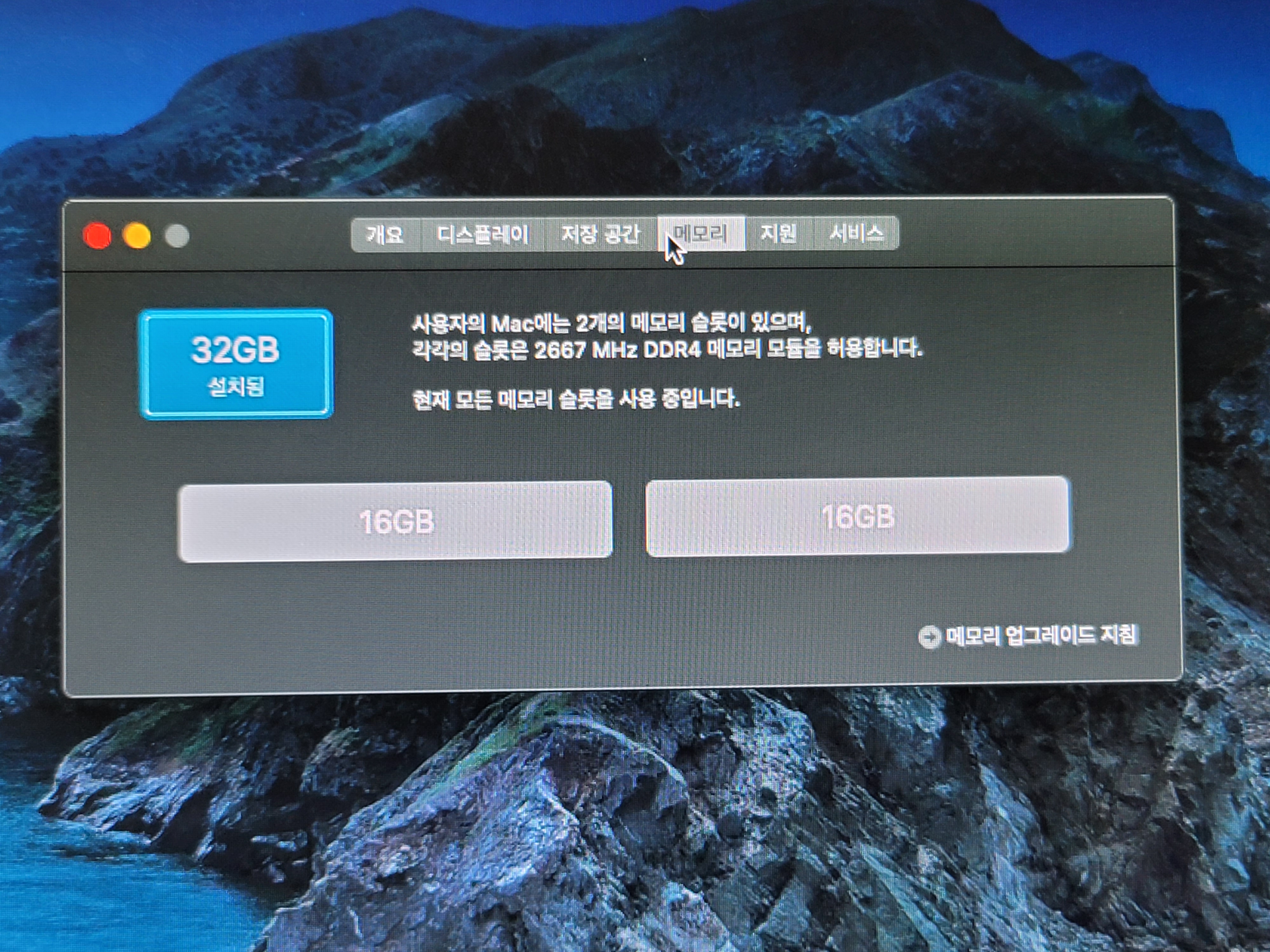

32기가도 잘 인식이 됩니다!

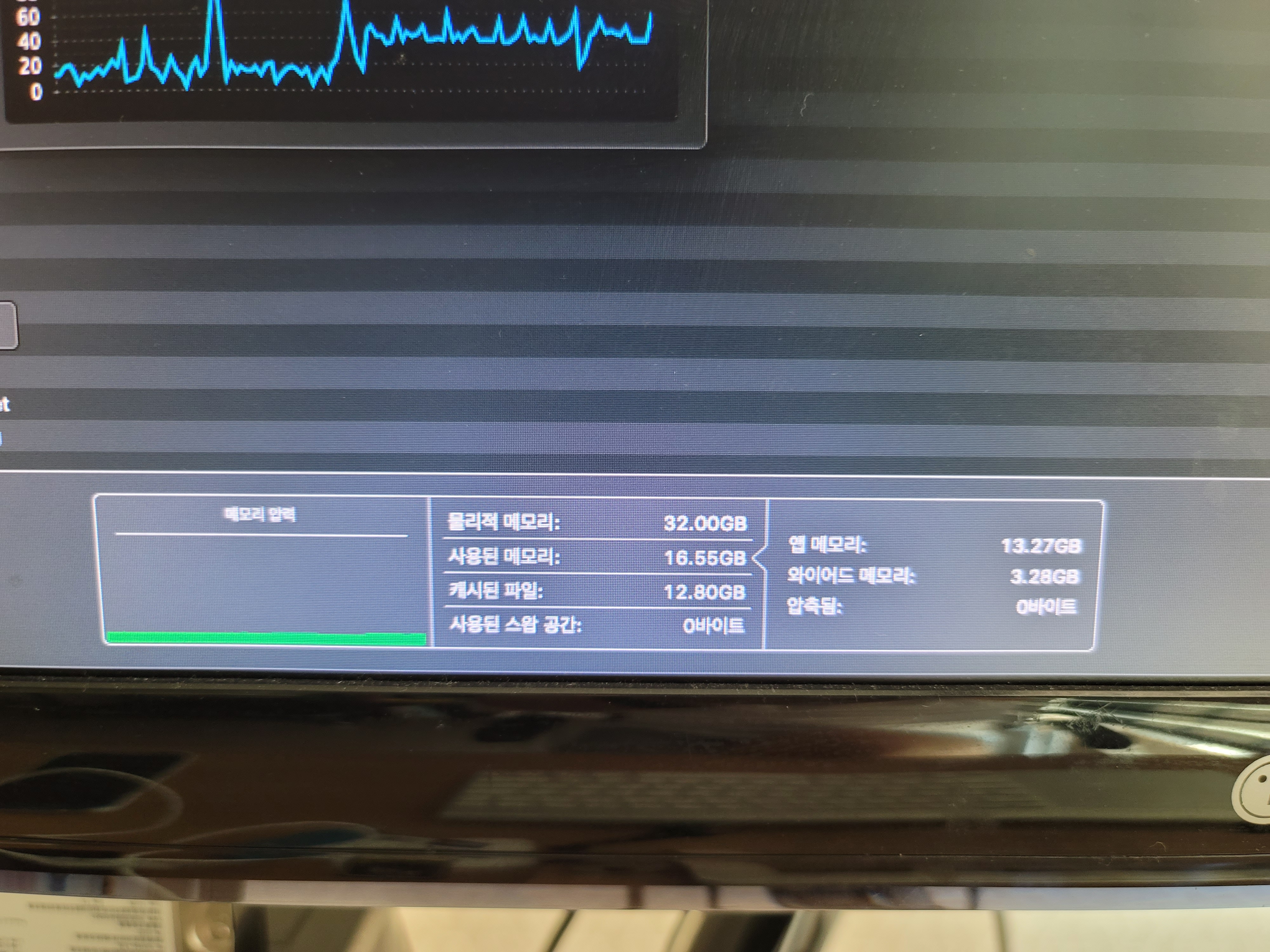

12. 이제 성능확인해봐야겠죠. 파이널컷을 키고 동영상 편집 및 인코딩하면 램을 얼마나 잡아 먹을까 확인해보고 싶어졌습니다. '활성상태보기'를 열고 램 사용량을 아래와 같이 확인해보었어요.

무려 16.55기가나 사용중이네요 오메!!! 3분짜리 동영상인데도 이렇게나 많이 램을 사용하니요. 영상편집할려면 32기가는 해주는게 맞는거였네요!

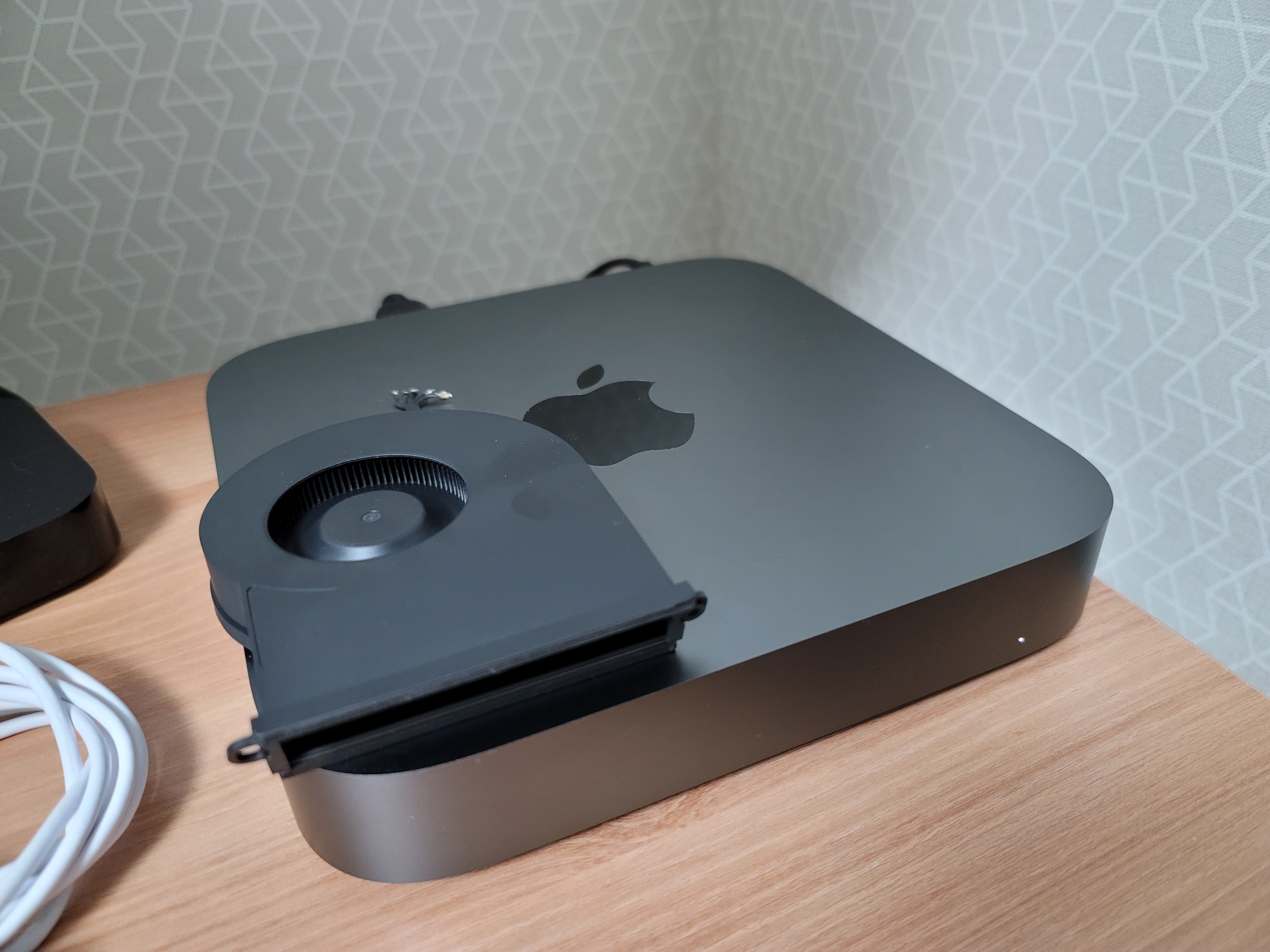

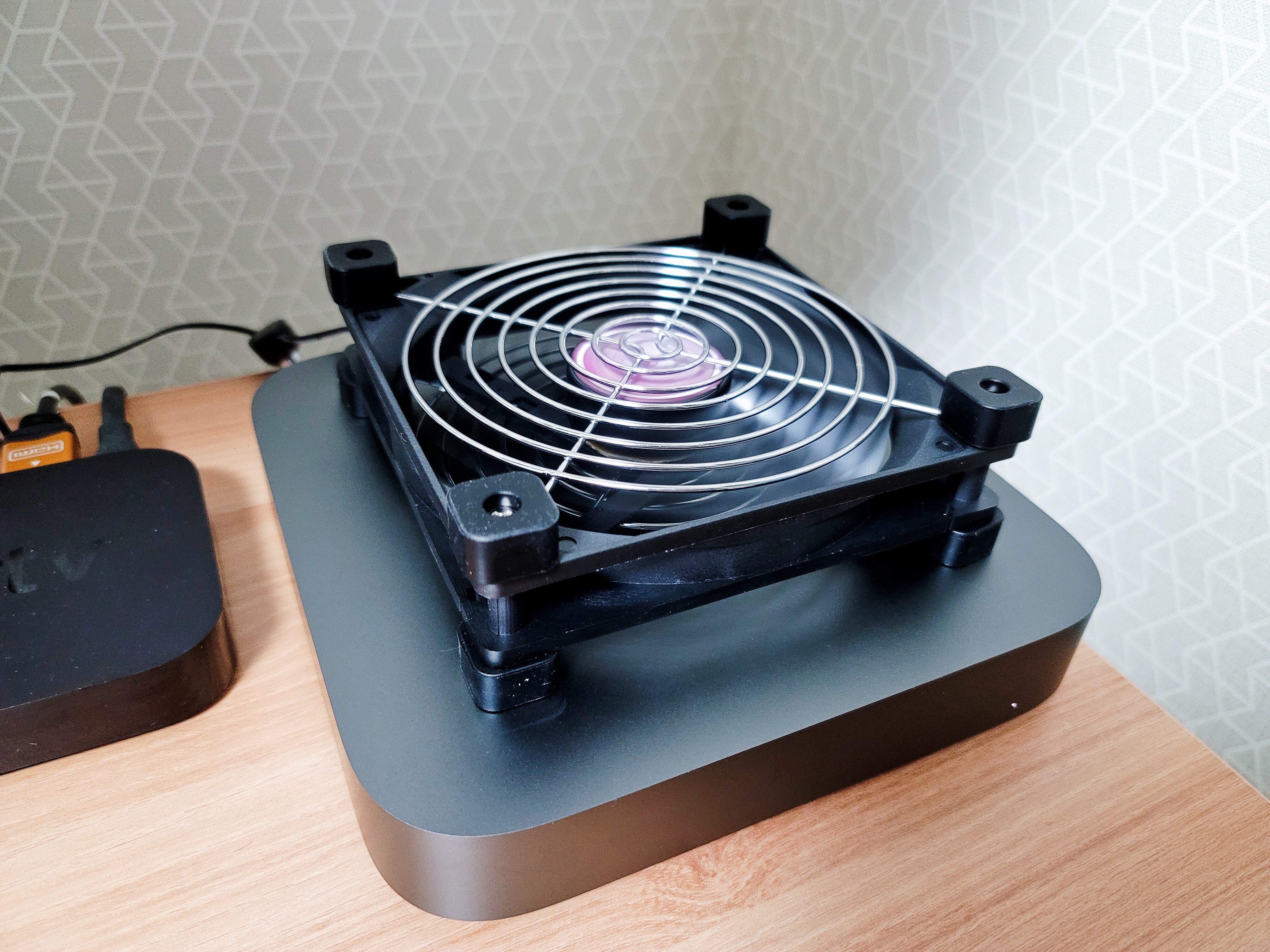

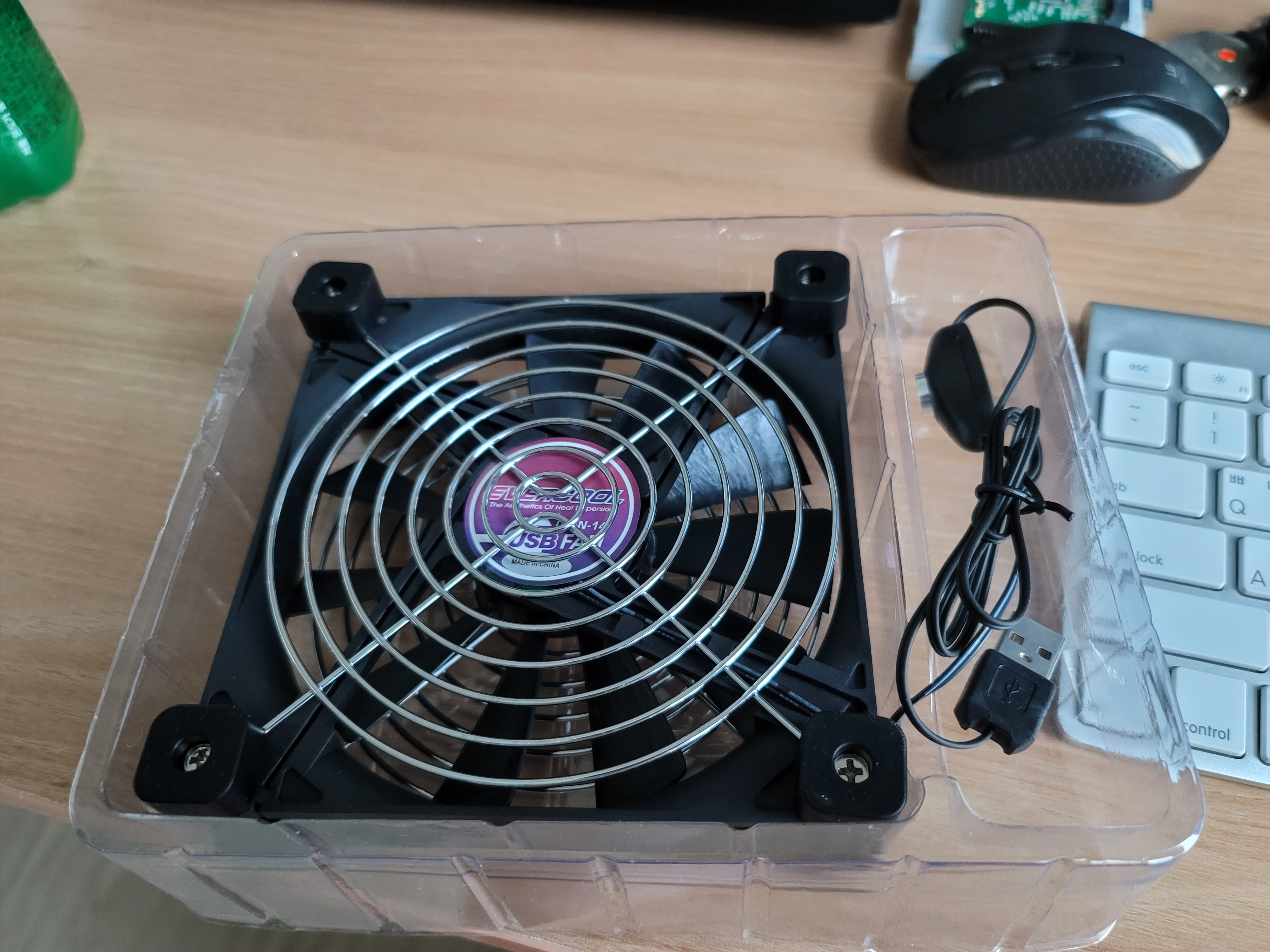

13. 팬 수리를 못할것 같아서 외부팬을 하나 주문한게 있는데 그게 오늘 왔습니다. 맥미니에 최적화 된 팬이라고 할까요? ㅎㅎ

이렇게 돌리니 맥미니가 차갑고 뭔가 온도가 엄청 내려간 느낌입니다. 하지만 우린 느낌으로 하면 안되죠.

 엄청 내려가진 않습니다. 내부에서 발생하는 열을 직접적으로 밖으로 배출해야 의미가 있을것 같습니다. 내부의 열층(?)이 가득해서 위로 해서는 그렇게 큰 효과를 발휘하진 않는것 같습니다.

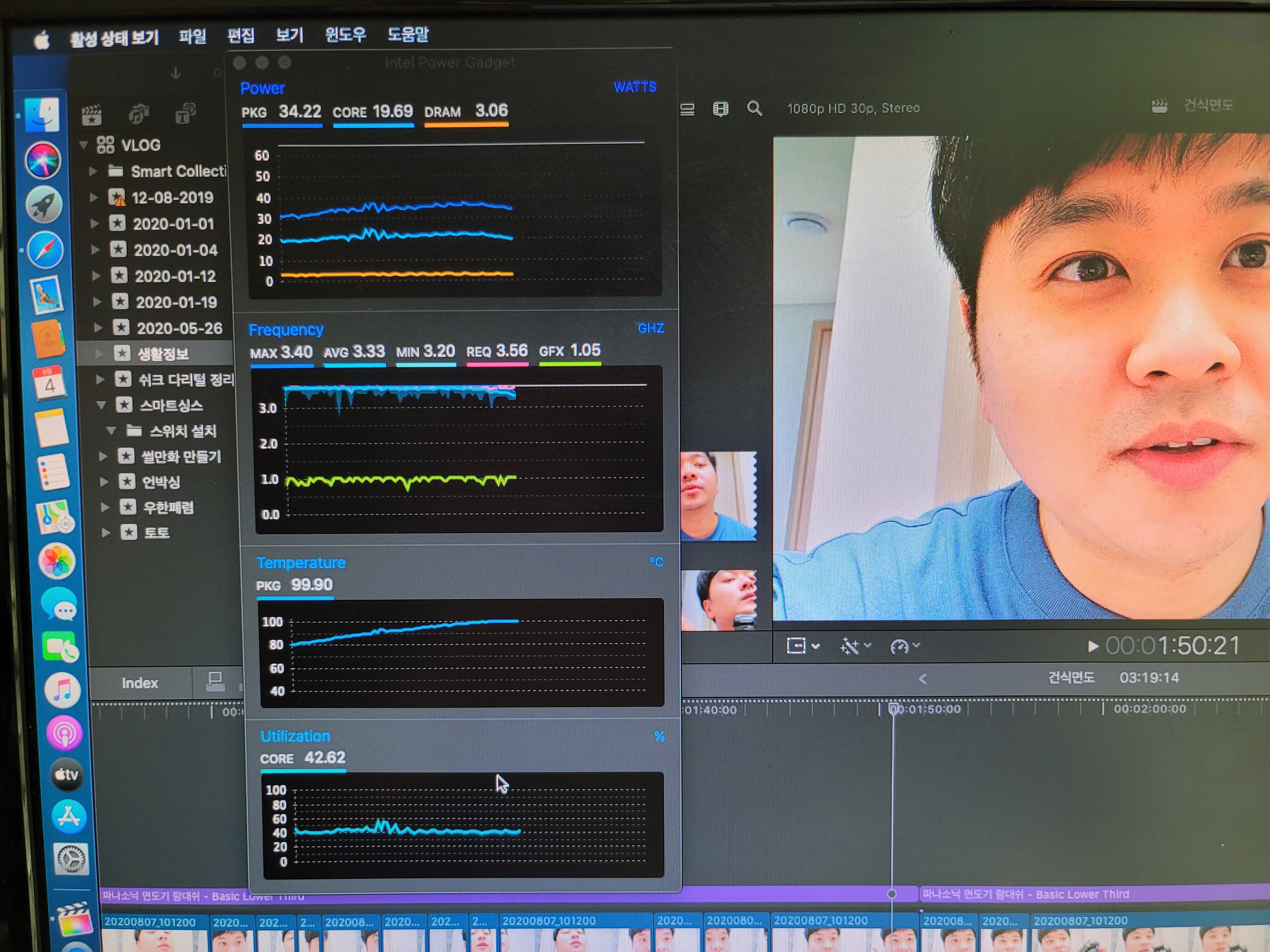

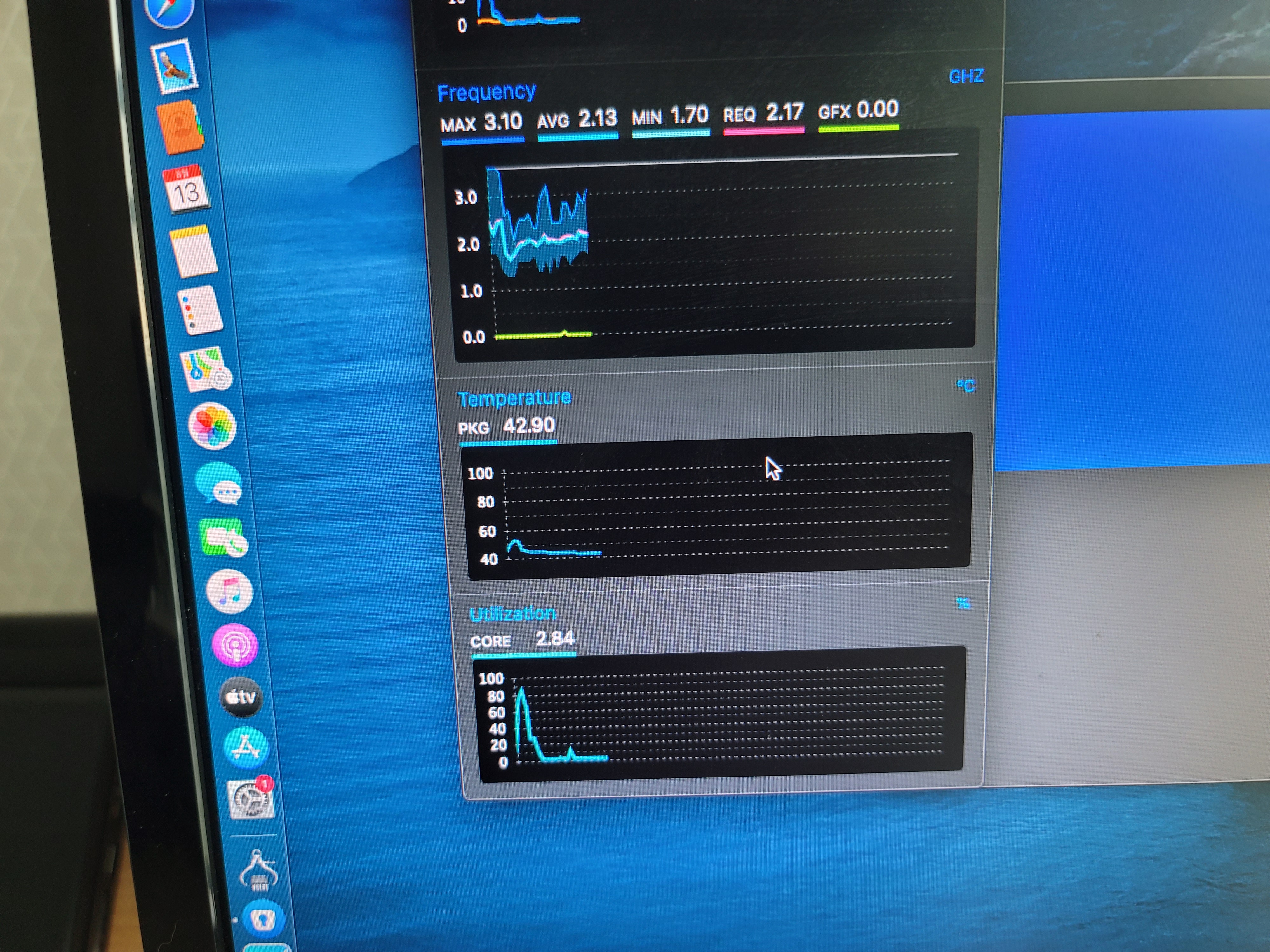

외부 쿨러 돌려도 100도되는건 막지 못함 ㅠ

좋은 방법은 밑에 맥미니 플라스틱을 떼고 팬을 하단에 설치해서 바람을 위로 올리는 방법입니다. 이렇게 되면 아래의 차가운 공기가 위로 올라가고 올라간 공기가 내장팬을 통해 배출되는 구조가 되기때문에 효과가 있을것으로 생각이 됩니다. 이론상으론 그렇습니다만 직접 해봐야겠지요^^;;
