제미스마트 신형 2선식 지그비 전등 스위치 언박싱 및 설치하기



안녕하세요. 쿠루가이입니다.

제미스마트에서 신형 2선식 지그비 전등 스위치를 몇달전에 출시하였습니다. 저한테도 한번 사용해보라고 하나 보내주어서 세탁실에 설치했는데요. 아무 만족스럽습니다. 이제 이 제품에 대해서 리뷰를 시작해보겠습니다.



언박싱

상자를 뜯으면 바로 신형 전등 스위치가 보입니다. 잠깐 살펴볼게요.

터치식이 아닌 물리버튼 채용으로 기존 비IOT스위치와 이질감이 없는 디자인입니다.  딸깍, 딸깍 하는게 제법 누르는 맛이 납니다. 버튼 좌측으로 보면 조그마한 구멍이 있는데 이게 현재 버튼 상태를 나타내는 '인디케이터 라이트'입니다. 스위치 OFF된 상태에서는 파란색, 스위치를 ON한 상태에서는 주황색으로 표시됩니다. 조그마한 구멍이여서 딱 눈에는 띄지 않지만 귀엽네요. 스위치 본체는 무광이고 커버는 유광으로 처리되어 있습니다.

전선 연결 부위는 UIOT 전등 스위치와 같은 볼트로 조이는 방식입니다. 중국산은 왜 볼트로 조이는 방식을 채용했을까요? 전선 연결할 때 합선되지 않도록 길이 조절를 한 후 잘라주어야 하는 불편함이 있습니다. 손이 많이 가네요.ㅠㅠ

상자를 더까보면 볼트 2개, 잔상 방지를 위한 커패시터, 사용 설명서가 있습니다. 사용설명서는 한국 사람들이 제미스마트 제품을 많이 구입했서 그런지 한국어로 페어링 및 DTH설치하는 방법을 자세하게 적어 놓았습니다.



전등 스위치 설치하기

1. 전등 스위치를 설치할때 가장 먼저 해야할 일이 무엇일까요? 엄청 중요한것입니다. 바로 팍하고 나와야 해요!!! 정답은 바로 '전원 차단' 입니다. 우리나라는 교류 220V를 사용합니다. 전원차단 없이 전등스위치를 교체했다간 정말 위험합니다. 아파트에선 '일괄소등' 버튼을 활성화 시키고, 주택의 경우 차단기를 꼭 내리고 작업 하셔야합니다. 교체 전 스위치를 켰다 껐다 반복하면서 계속 확인하셔야 안전합니다.

2. 가능하면 장갑을 껴주세요. 장갑을 안끼고 작업하다가 잘못하면 손에 상처를 입을 수 있습니다. 하지만 전 귀찮아서 안했습니다.ㅠㅠ

3. 제가 생각하는 설치 위치는 세탁실 입니다. 기존 전등 스위치가 2구가 설치되어 있는데 하나는 세탁실 조명, 하나는 실외기실 조명을 제어하는데 사용하고 있었습니다. 2구 스위치 자리이지만 3구 스위치를 설치해도 무관합니다. 나중에 블라인드 제어나 다른거 제어할때 유용하게 사용할 수 있습니다. 그러므로 스위치를 사실때는 1구 사지 마시고 버튼 많은걸로 사시는게 유리합니다. 어쨌든 3구 스위치를 들고 세탁실로 갔습니다. 전원 차단되어 있는지 꼼꼼하게 살펴보고 손끝에 강한 힘으로 전등커버를 뜯어 줍니다.

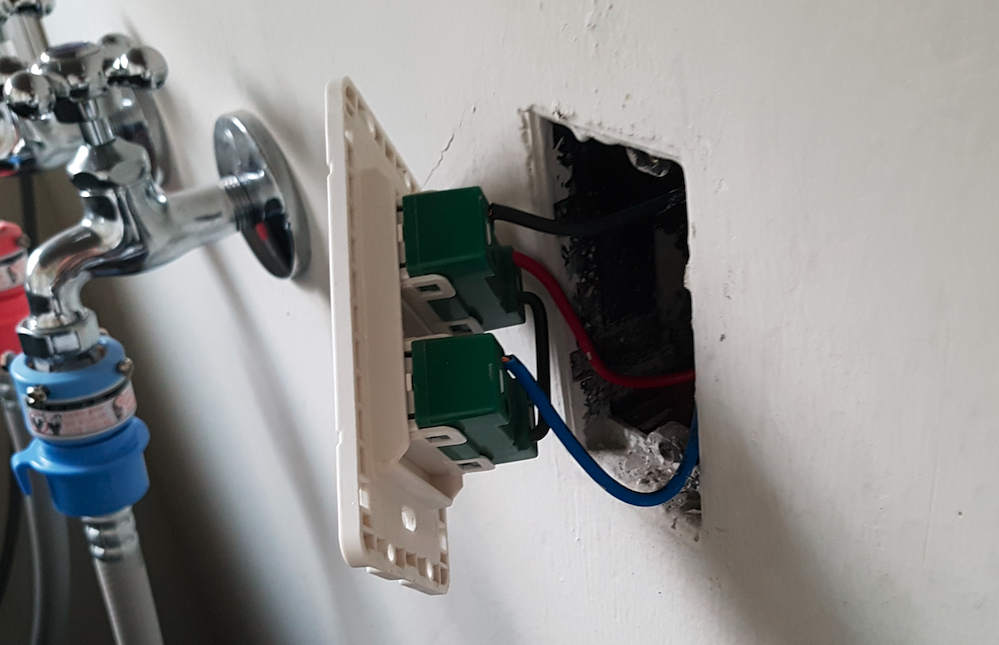

4. 나사 2개를 푼 기존 설치된 스위치를 잡아 당깁니다. 그리고 배선 사진을 찍습니다. 그리고 회로를 분석합니다. 빨간선을 보면 바로 아래에 점프선이 보이죠? 한개의 선이 두 접점에 공통으로 연결되어 있네요.

잠시 제미스마트 매뉴얼을 보죠.

매뉴얼에서는 공통선을 Live Wire라고 표현하고 있습니다. 맞습니다. 'L'입니다. 빨간선이 L입니다. L을 찾았으니 나머진 더 쉽습니다. 검정색은 L1이고, 파란색은 L2입니다. 와우 배선 분석이 싱겁게 끝났습니다.

L  ---- 빨강
L1 ---- 검정
L2 ---- 파랑

저기 스위치 위쪽에 있는건 신경 안쓰셔도 됩니다. 왜 있는지는 전기쟁이가 아니여서 모르겠습니다.ㅠ 아마 3선식용 그림을 유용한건가 싶습니다.

5. 자! 배선 분석이 끝났으니 기존 설치되어 있는 전등스위치를 제거해줍니다. 드라이버로 꾸욱 꾸욱 눌러주면서 빼면 쉽게 빠집니다.

6. 제미스마트 전등스위치는 기존 설치된것과 달리 쓰윽 끼는 방식이 아니고 나사를 돌려서 고정시키는 방식입니다. 지금 나와있는 전선이 너무 길어서 그대로 설치하면 합선이 될 가능성이 있으므로 니퍼로 길이를 좀 짧게 잘라줍니다. 그리고 나사를 채워서 단단하게 고정을 시킵니다.

7. 위 아래 동봉된 나사로 고정을 시킵니다.

8. 뺏던 커버를 다시 씌우고 툭툭 쳐서 잘 결합되게 합니다.

9. 일괄스위치를 비활성화시키고, 전등을 켜봅니다. 오! 잘 켜지네요. 만약 전등 잔광현상 발생한다면, 박스안에 있는 커패시터를 전등쪽에 연결하거나 최저 요구 전력 10W보다 높은 전등으로 교체하시면 됩니다. 안타깝게도 저도 잔광현상이 발생했습니다. 뜯기 귀찮아서 전구를 와트수 높은걸로 바꿨습니다. -_-;; 일괄전원을 몇번 더 껐다 켜보았습니다. 오! 이제품은 중국산이지만 일괄전원 OFF/ON 했을 때 돌입전류에 의해 망가지지 않네요. 이전 화장대 이너릴레이와 달리 회로 내구성이 튼튼한것 같습니다.



Smartthings 장치 추가 및 DTH설치

스마트싱스허브와 연동하기 위해서는 조명스위치 가운데 버튼을 인디케이터가 점멸할때까지 길게 눌러줍니다. 그리고 스마트싱스앱을 열어서 장치추가합니다. DTH는 제미스마트 사용설명서에 나와 있는대로 GITHUB에 접속해서 DTH를 설치했는데 버튼 하나만 나오고 잘 동작하지 않아서 부엉이님의 Integrated ZigBee Switch DTH를 설치했더니 잘 동작합니다. 만약 제대로 동작하지 않는다면 아래 영상을 참고하여 스위치 정보 코드를 추가해서 사용하시면 됩니다. 설치 및 추가하는 방법은 이전 신형 이젝스스위치 설치 영상을 참고해주세요.

https://youtu.be/Xv_idY7jXE8



Smartthings IDE사이트에서 정보를 보았는데 기존 이젝스와 마찬가지로 라우터(리피터)로 동작하는군요!^^



마무리

오늘은 제미스마트 신형 2선식 지그비 전등 스위치에 대해서 알아보았습니다. 심플하여 기존 아날로그 스위치와 이질감도 없고 ST와 연동도 잘되고 클릭감도 좋고 제미스마트에서 이번엔 물건을 잘 뽑은거 같습니다. 게다가 저렴하기 까지 ㅎㄷㄷ 전등스위치중에 가성비 최고라고 생각이 됩니다.
